汽水系統：自來水通過水處理設備，硬度由6mol/L降至0.03mol/L,送至儲水箱，然后通過給水系統送到冷凝器加熱，溫度達45℃，進入儲水箱，通過給水泵進入爐內，經過加熱飽和蒸汽溫度達到193℃，由主汽閥進入分氣缸，然后至用戶。
燃燒系統：燃?xì)庀到y(tǒng)直接通過燃?xì)夤艿浪椭寥紵龣C(jī)進行燃燒；燃油系統先儲存在儲油罐中，然后通過泵送至日用油箱，再送至燃燒器進行燃燒。
煙風系統：燃料在燃燒室內經過燃燒生成高溫?zé)煔猓?jīng)燃燒室到達回燃室，充分燃燒后經過對流管束到前煙箱，在前煙箱回轉通過第二對流管束達到后煙箱，形成三回程。然后經過冷凝器換熱以后經由煙囪排向大氣。
蒸汽鍋爐系列



鍋爐是一個整體設備，鍋爐，燃燒機，以及鍋爐燃料必須匹配，才能發揮佳效果。提到鍋爐首先要提到安全，安全是鍋爐永恒的定義。傳統鍋爐皆以金屬管將與水高溫火焰隔開，以熱傳導的方式將水與高溫，煙氣進行熱交換，不但結構復雜，而且熱交換的效率完全取決于金屬管的導熱系數，當鍋爐的水加熱到60--70度的時候，鍋爐容易結垢，而且不易清理，而嚴重且水垢嚴重影響了鍋爐的導熱性能，降低鍋爐熱效率，更嚴重的引起鍋爐，



蒸汽鍋爐系列

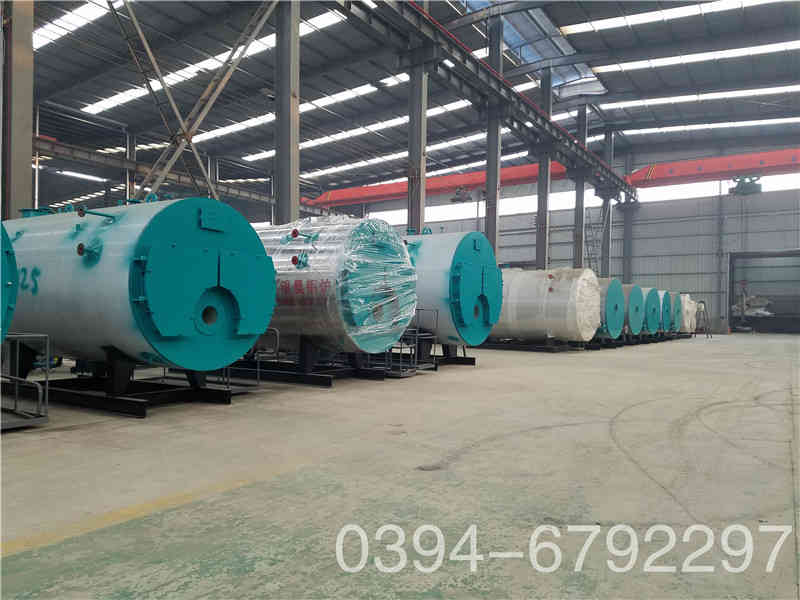

WNS系列蒸汽鍋爐是鍋殼式、波形爐膽、螺紋煙管型節能鍋爐，采用三回程濕背式結構，燃料在爐膽內燃燒產生高溫?zé)煔?，?jīng)回燃室→對流管束→前煙箱→第二對流管束→后煙箱→常壓冷凝器→煙囪排入大氣。爐膽在設計中采用波形爐膽，能較好的與火焰形狀相適應，保證了燃燒充分，波形爐膽降低了爐膽剛性，減小了變形應力，可保證制造質量。同時在回燃室安裝了檢查孔或彈簧式防爆檢查門，本體上設置的人孔有利于鍋爐的安全運行及維修。鍋爐安全控制嚴格按照NB/T47034-2013《工業鍋爐技術條件》和有關規程規定執行。
汽水系統：水處理設備→軟化水→儲水箱→水泵→冷凝器→儲水箱→給水泵→鍋爐→汽水分離器→主蒸汽閥→分汽缸→用熱主體。

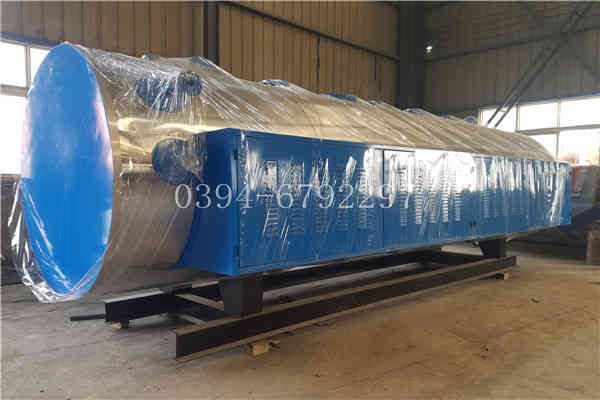

CLDR（CWDR）系列電熱鍋爐是機電一體化設備，采用進口PLC可編程控制器，系統的全自動運行通過編程來實現。主要有以下功能：
1、 梯式加載：系統自動運行，分時啟動每級電熱管（時間間隔可以任意設定），從而避免了對電網的沖擊；
2、 電熱元件循環投切：電熱元件可循環投切，即先投先切，后投后切，使各接觸器及電加熱元件使用時間及動作頻率相同，從而提高各電器元件使用壽命；
3、 缺水保護：當鍋爐本體中水位不夠時，系統將報警，并停止運行，補水后自動投入運行；
4、 溫度設定、自動調溫、超溫保護：可在電控柜上設定溫度上、下限（100℃以內的熱水）；當系統溫度低于下限設定值時，每隔一定時間（可以任意修改）自動增加一組電熱管投入運行。當溫度高于溫度上限設定值時，每隔一定時間自動減少一組電熱管加熱，當溫度介于上、下限之間時，保持加熱功率不變。當溫度達到電接點溫度表上的溫度極限時，電熱管將自動切斷運行，并聲光報警，故障消除后，系統重新投入運行；
5、 超壓保護：當鍋爐壓力超過電接點壓力表上設定的壓力極限時，電熱管將自動切斷運行，并有聲光報警，壓力恢復正常后，系統自動投入運行；
6、 系統還具有過流、短路、缺相、漏電自動保護功能；
7、 手動操作：熱水鍋爐除自動控制外，另設有手動控制功能和緊急停機開關（自動/手動均有效）；
8、 系統聯動功能：電熱元件與水泵聯動，聯動方式為水泵先開后停。
CLDR系列鍋爐有常壓熱水鍋爐、真空熱水鍋爐、承壓熱水鍋爐及電熱蒸汽鍋爐等多種規格，能滿足各種不同用戶的需要。
燃燒系統檢查
1、日用油箱必須注滿一定的燃油，并在油位計目測到一定油位，檢查有無泄漏。日用油箱油位調節是否正常，低油位報警是否正常。燃?xì)鉅t應檢測進氣壓力是否滿足燃燒器要求。
2、檢查燃?xì)膺^濾器有無積塞的污物。
3、啟動油泵注入燃燒系統，氣體燃燒通過穩壓器，同樣進入燃燒系統。
4、打開緩沖器上方的回油閥，排除空氣。
5、檢查點火裝置能否正常操作運行。
6、檢查空氣油量(氣量)調節閥等相關部件有無異常，是否松動。
（五）自動控制檢查
檢查電路、控制盤、調節閥、操作機構及一次儀表靈敏可靠，火焰監測器應處于工作狀態，燃油燃?xì)忮仩t的點火程序和熄火保護裝置應靈敏可靠。
