就是WNS蒸汽鍋爐。
WNS蒸汽鍋爐指的是全自動燃油（氣）蒸汽鍋爐，采用臥式內燃全濕背，高效螺紋煙管，配有完善的保溫外包設計，鍋爐熱效率高達85%以上，產品設計新穎、結構合理，工藝性能良好，使本產品具有不同凡響的優異品質。
1、先進的蒸汽鍋爐全自動控制器，全中文液晶屏，人機界面，用戶只需輕松設定，鍋爐即能按用戶要求啟停、負荷調節、自動給水等全自動運作。鍋爐功能完備，保護齊全，操作簡單，安全可靠，具有自我診斷功能。鍋爐運行中一旦出現異常現象就自動中斷燃燒，發出聲光報警。
2、鍋爐燃燒器由世界知名制造商供應，按照控制器指令自動燃燒、停止，的程控器擁有多項安全保護，性能安全穩定，維修率低。

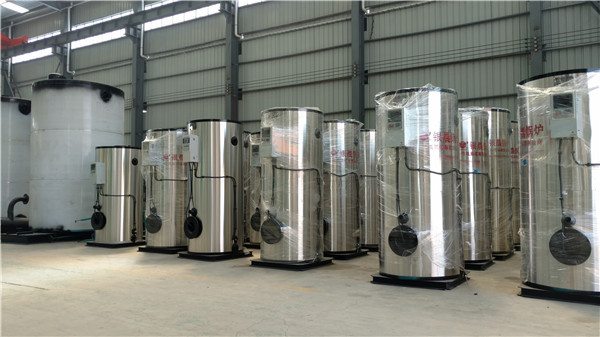

3、立式蒸汽鍋爐采用燃燒機下置方式，二回程結構，燃料燃燒充分，鍋爐運行穩定；煙管內插有擾流片，減緩排煙速度，增加換熱量，鍋爐熱效率高，降低用戶使用成本。
4、臥式蒸汽鍋爐為鍋殼式全濕背順流三回程煙火管結構，火焰在大燃燒室內微正壓燃燒，完全伸展，燃燒熱負荷低，燃燒熱效率高，有效地降低了排煙溫度，節能降耗，使用經濟。波形爐膽和螺紋煙管結構，即提高了鍋爐的吸熱強度，又滿足了換熱面受熱膨脹的需要，科學合理，經久耐用。
5、本鍋爐嚴格按照《蒸汽鍋爐安全監察規程》、JB/T 10094-2002《工業鍋爐通用技術條件》、JB/T 1619-2002《鍋殼鍋爐本體制造技術條件》的要求，進行設計、制造、監檢，確保鍋爐品質優良，達到能耗低、熱效率高、壓力穩定、供氣量足、經濟使用。
6、鍋爐的爐膽空間大，儲存的蒸汽多，適應負荷能力強。設計合理的內置汽水分離器裝置，滿足用戶需用較高品質蒸汽的要求。爐體開設人孔、頭孔、手孔，便于對爐膽內部進行清理，使維修、養護極為方便。
7、鍋爐安全設有多級聯鎖保護：壓力開關保護（高于設定壓力自動停機并報警）、低水位保護（鍋爐本體內水位低于警戒水位，自動切斷電源并報警）、安全閥保護（鍋爐壓力超過工作壓力，自動泄氣降壓），確保鍋爐在各種工況下萬無一失，安全到家。
8、有機組合的機電一體化外觀，精巧新穎、結構緊湊、少占空間，方便運輸、安裝。
9、采用新型隔熱保溫材料和優質白色彩鋼板包裝，重量較輕，保溫性能好，美觀大方，不易銹蝕。
a) 正常使用：
1. 調試合格后，可投入正式運行，向鍋爐供水應符合1576“工業鍋爐水質”的要求；
2. 在正常使用中電熱元件及電控部分出現故障而停爐時，按“故障處理”檢查原因，予以解決，仍不能解決時，通報公司解決；
3. 正常使用中應注意水位、壓力、溫度，使之處于正常狀態；
4. 啟動運行時，待鍋爐水溫接近設定溫度時，再啟動水泵；
5. 在運行中，出現停電事故，恢復供電后須重新啟動；
6. 正常使用中，須進行必要的經常保養，真空鍋爐應保持其真空度，真空度失控時應停機檢查，正常后再投入運行；
7. 長期停止使用時，須切斷電源。鍋爐可進行濕法保養和干法保養；
① 干法保養：
停爐后將鍋爐水排凈，將內部污垢清除沖洗干凈，待爐內干燥后，將10~30毫克大小的塊狀石灰用盤裝好（用氧化鈣純度大于50%生石灰），放置鍋爐筒內。生石灰重量為鍋內容積每立方米3公斤計算，將所有門孔、閥門關閉。每月檢查一次，發現生石灰碎成粉狀，即需要更換，鍋爐重新運行時，將其全部取出。
② 濕法保養：
停爐后放凈爐水，清除內部污垢，沖洗干凈，重新注滿堿性防腐液（PH值在10~12的水）。將水加熱排除水中氣體，關閉所有門、孔及閥門。此法氣候寒冷地區不可采用。
1000公斤電蒸汽發生器



鍋爐房設計規范50041-2008
4鍋爐房的布置
4.1位置的選擇
4.1.1 鍋爐房位置的選擇，應根據下列因素分析后確定：
1 應靠近熱負荷比較集中的地區，并應使引出熱力管道和室外管網的布置在技術、經濟上合理；
2 應便于燃料貯運和灰渣的排送，并宜使人流和燃料、灰渣運輸?shù)奈锪鞣珠_；
3 擴建端宜留有擴建余地；
4 應有利于自然通風和采光；
5 應位于地質條件較好的地區；
6 應有利于減少煙塵、有害氣體、噪聲和灰渣對居民區和主要環境保護區的影響，全年運行的鍋爐房應設置于總體小頻率風向的上風側，季節性運行的鍋爐房應設置于該季節大頻率風向的下風側，并應符合環境影響評價報告提出的各項要求；
7 燃煤鍋爐房和煤氣發生站宜布置在同一區域內；
8 應有利于凝結水的回收；
9 區域鍋爐房尚應符合城市總體規劃、區域供熱規劃的要求；
10 易燃、易爆物品生產企業鍋爐房的位置，除應滿足本條上述要求外，還應符合有關專業規范的規定。
4.1.2鍋爐房宜為的建筑物。
4.1.3 當鍋爐房和其他建筑物相連或設置在其內部時，嚴禁設置在人員密集場所和重要部門的上一層、下一層、貼鄰位置以及主要通道、疏散口的兩旁。并應設置在首層或地下室一層靠建筑物外墻部位。
4.1.4住宅建筑物內，不宜設置鍋爐房。
4.1.5采用煤粉鍋爐的鍋爐房，不應設置在居民區、風景名勝區和其他主要環境保護區內。
4.1.6采用循環流化床鍋爐的鍋爐房，不宜設置在居民區。
4.2建筑物、構筑物和場地的布置
4.2.1 鍋爐房區域內的各建筑物、構筑物的平面布置和空間組合，應緊湊合理、功能分區明確、建筑簡潔協調、滿足工藝流程順暢、安全運行、方便運輸、有利安裝和檢修的要求。
4.2.2 新建區域鍋爐房的廠前區規劃，應與所在區域規劃相協調。鍋爐房的主體建筑和附屬建筑，宜采用整體布置。鍋爐房區域內的建筑物主立面，宜面向主要道路，且整體布局應合理、美觀。
4.2.3 工業鍋爐房的建筑形式和布局，應與所在企業的建筑風格相協調；民用鍋爐房、區域鍋爐房的建筑形式和布局，應與所在城市(區域)的建筑風格相協調。
4.2.4 鍋爐房區域內的各建筑物、構筑物與場地的布置，應充分利用地形，使挖方和填方量小，排水順暢，且應防止水流人地下室和管溝。
4.2.5 鍋爐間、煤場、灰渣場、貯油罐、燃?xì)庹{(diào)壓站之間以及和其他建筑物、構筑物之間的間距，應符合現行標準《建筑設計防火規范》50016、《城鎮燃?xì)庠O(shè)計規范》50028及有關標準規定，并滿足安裝、運行和檢修的要求。
4.2.6 運煤系統的布置應利用地形，使提升高度小、運輸距離短。煤場、灰渣場宜位于主要建筑物的全年小頻率風向的上風側。
4.2.7 鍋爐房建筑物室內底層標高和構筑物基礎頂面標高，應高出室外地坪或周圍地坪0.15m及以上。鍋爐間和同層的輔助間地面標高應一致。
4.3鍋爐間、輔助間和生活間的布置
4.3.1單臺蒸汽鍋爐額定蒸發量為1～20t／h或單臺熱水鍋爐額定熱功率為O.7～14Mw的鍋爐房，其輔助間和生活間宜貼鄰鍋爐間固定端一側布置。單臺蒸汽鍋爐額定蒸發量為35～75t/h或單臺熱水鍋爐額定熱功率為29～70Mw的鍋爐房，其輔助間和生活間根據具體情況，可貼鄰鍋爐間布置，或單獨布置。
鍋爐是一個整體設備，鍋爐，燃燒機，以及鍋爐燃料必須匹配，才能發揮佳效果。提到鍋爐首先要提到安全，安全是鍋爐永恒的定義。傳統鍋爐皆以金屬管將與水高溫火焰隔開，以熱傳導的方式將水與高溫，煙氣進行熱交換，不但結構復雜，而且熱交換的效率完全取決于金屬管的導熱系數，當鍋爐的水加熱到60--70度的時候，鍋爐容易結垢，而且不易清理，而嚴重且水垢嚴重影響了鍋爐的導熱性能，降低鍋爐熱效率，更嚴重的引起鍋爐，



1000公斤電蒸汽發生器
水管與火管是以管子里面介質的不同來定義的，水管就是管子里面走水，通過外部煙氣對流/輻射換熱加熱管子中的水，火管就是管子里面走煙氣，讓煙氣加熱管外介質來實現換熱，火管鍋爐結構簡單，水及蒸汽容積大，對負荷變動適應性好，對水質的要求比水管鍋爐低，多用于小型企業的生產工藝和生活采暖上。水管鍋爐的受熱面布置方便，傳熱性能好，在結構上可用于大容量和高參數的工況。但對水質和運行水平要求較高。
（1） 水管鍋爐壓力適應范圍較廣，可突破壓力限制，可滿足2.5MPa以上的供汽要求?；鸸苠仩t受材料壁厚與壓力的限制，用于2.5MPa壓力以下。
（2） 火管鍋爐為鍋殼式鍋爐，受目前各鍋爐廠家設備、工裝的限制，制造太大的火管鍋爐難度較大，通常在35t/h以下。水管結構鍋爐可實現鍋爐大型化，35t/h以上的鍋爐通常采用水管結構。（3） 火管鍋爐具有結構緊湊的特點，在同等出力下，外形與設備重量均低于火管鍋爐。水管鍋爐因體積較大，有更多的空間用于布置過熱器，因此水管鍋爐占用鍋爐房相對較大。



WNS系列蒸汽鍋爐是鍋殼式、波形爐膽、螺紋煙管型節能鍋爐，采用三回程濕背式結構，燃料在爐膽內燃燒產生高溫?zé)煔猓?jīng)回燃室→對流管束→前煙箱→第二對流管束→后煙箱→常壓冷凝器→煙囪排入大氣。爐膽在設計中采用波形爐膽，能較好的與火焰形狀相適應，保證了燃燒充分，波形爐膽降低了爐膽剛性，減小了變形應力，可保證制造質量。同時在回燃室安裝了檢查孔或彈簧式防爆檢查門，本體上設置的人孔有利于鍋爐的安全運行及維修。鍋爐安全控制嚴格按照NB/T47034-2013《工業鍋爐技術條件》和有關規程規定執行。
汽水系統：水處理設備→軟化水→儲水箱→水泵→冷凝器→儲水箱→給水泵→鍋爐→汽水分離器→主蒸汽閥→分汽缸→用熱主體。

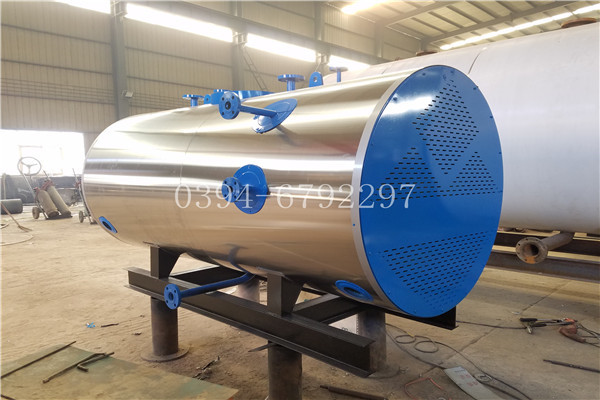

CLDR（CWDR）系列電熱鍋爐是機電一體化設備，采用進口PLC可編程控制器，系統的全自動運行通過編程來實現。主要有以下功能：
1、 梯式加載：系統自動運行，分時啟動每級電熱管（時間間隔可以任意設定），從而避免了對電網的沖擊；
2、 電熱元件循環投切：電熱元件可循環投切，即先投先切，后投后切，使各接觸器及電加熱元件使用時間及動作頻率相同，從而提高各電器元件使用壽命；
3、 缺水保護：當鍋爐本體中水位不夠時，系統將報警，并停止運行，補水后自動投入運行；
4、 溫度設定、自動調溫、超溫保護：可在電控柜上設定溫度上、下限（100℃以內的熱水）；當系統溫度低于下限設定值時，每隔一定時間（可以任意修改）自動增加一組電熱管投入運行。當溫度高于溫度上限設定值時，每隔一定時間自動減少一組電熱管加熱，當溫度介于上、下限之間時，保持加熱功率不變。當溫度達到電接點溫度表上的溫度極限時，電熱管將自動切斷運行，并聲光報警，故障消除后，系統重新投入運行；
5、 超壓保護：當鍋爐壓力超過電接點壓力表上設定的壓力極限時，電熱管將自動切斷運行，并有聲光報警，壓力恢復正常后，系統自動投入運行；
6、 系統還具有過流、短路、缺相、漏電自動保護功能；
7、 手動操作：熱水鍋爐除自動控制外，另設有手動控制功能和緊急停機開關（自動/手動均有效）；
8、 系統聯動功能：電熱元件與水泵聯動，聯動方式為水泵先開后停。
CLDR系列鍋爐有常壓熱水鍋爐、真空熱水鍋爐、承壓熱水鍋爐及電熱蒸汽鍋爐等多種規格，能滿足各種不同用戶的需要。
