燃油罐與燃氣罐的安裝：（根據用戶使用燃料確定）
1、根據用戶使用燃料不同按設計院提供的鍋爐房系統圖安裝燃氣系統或燃油系統。燃油油罐及燃氣罐和鍋爐房外墻基腳線的防火間距小15米以外，如特殊原因要縮短防火間距時，應得到消防部門及有關部門同意，若采用地下布置，則加覆蓋層0.5m以上，周圍加防火墻，地下布置時油箱地腳螺栓必須擰緊，或采用其它防油箱移位措施. 且燃氣管道上要裝燃氣的溫度和壓力的儀表，及燃氣消耗量的顯示、記錄、積算表。

10t/h

CLHS0.24型燃油氣熱水鍋爐



4.3.2鍋爐房集中儀表控制室，應符合下列要求：
1 應與鍋爐間運行層同層布置；
2 宜布置在便于司爐人員觀察和操作的爐前適中地段；
3 室內光線應柔和；
4 朝鍋爐操作面方向應采用隔聲玻璃大觀察窗；
5 控制室應采用隔聲門；
6 布置在熱力除氧器和給水箱下面及水泵間上面時，應采取有效的防振和防水措施。
4.3.3容量大的水處理系統、熱交換系統、運煤系統和油泵房，宜分別設置各系統的就地機柜室。
4.3.4鍋爐房宜設置修理間、儀表校驗間、化驗室等生產輔助間，并宜設置值班室、更衣室、浴室、廁所等生活間。當就近有生活間可利用時，可不設置。二、三班制的鍋爐房可設置休息室或與值班更衣室合并設置。鍋爐房按車間、工段設置時，可設置辦公室。
4.3.5化驗室應布置在采光較好、噪聲和振動影響較小處，并使取樣方便。
4.3.6鍋爐房運煤系統的布置宜使煤自固定端運入鍋爐爐前。
4.3.7鍋爐房出入口的設置，必須符合下列規定：
l 出入口不應少于2個。但對鍋爐房，當爐前走道總長度小于12m，且總建筑面積小于200m。時，其出入口可設1個：
2非鍋爐房，其人員出入口必須有1個直通室外；
3鍋爐房為多層布置時，其各層的人員出入口不應少于2個。樓層上的人員出入口，應有直接通向地面的安全樓梯。
4.3.8鍋爐房通向室外的門應向室外開啟，鍋爐房內的工作間或生活間直通鍋爐間的門應向鍋爐間內開啟。
4.4工藝布置
4.4.1 鍋爐房工藝布置應確保設備安裝、操作運行、維護檢修的安全和方便，并應使各種管線流程短、結構簡單，使鍋爐房面積和空間使用合理、緊湊。
4.4.2 建筑氣候年日平均氣溫大于等于25℃的日數在80d以上、雨水相對較少的地區，鍋爐可采用露天或半露天布置。當鍋爐采用露天或半露天布置時，除應符合本規范第4.4.1條的規定外，尚應符合下列要求：
1 應選擇適合露天布置的鍋爐本體及其附屬設備；
2 管道、閥門、儀表附件等應有防雨、防風、防凍、防腐和減少熱損失的措施；
3 應將鍋爐水位、鍋爐壓力等測量控制儀表，集中設置在控制室內。
4.4.3風機、水箱、除氧裝置、加熱裝置、除塵裝置、蓄熱器、水處理裝置等輔助設備和測量儀表露天布置時，應有防雨、防風、防凍、防腐和防噪聲等措施。
居民區內鍋爐房的風機不應露天布置。
4.4.4鍋爐之間的操作平臺宜連通。鍋爐房內所有高位布置的輔助設施及監測、控制裝置和管道閥門等需操作和維修的場所，應設置方便操作的安全平臺和扶梯。閥門可設置傳動裝置引至樓(地)面進行操作。
4.4.5鍋爐操作地點和通道的凈空高度不應小于2m，并應符合起吊設備操作高度的要求。在鍋筒、省煤器及其他發熱部位的上方，當不需操作和通行時，其凈空高度可為0.7m。
4.4.6鍋爐與建筑物的凈距，不應小于表4.4.6的規定，并應符合下列規定：
1當需在爐前更換鍋管時，爐前凈距應能滿足操作要求。大于6t/h的蒸汽鍋爐或大于4.2Mw的熱水鍋爐，當爐前設置儀表控制室時，鍋爐前端到儀表控制室的凈距可減為3m；
2當鍋爐需吹灰、撥火、除渣、安裝或檢修螺旋除渣機時，通道凈距應能滿足操作的要求；裝有快裝鍋爐的鍋爐房，應有更新整裝鍋爐時能順利通過的通道；鍋爐后部通道的距離應根據后煙箱能否旋轉開啟確定。



CLHS0.24型燃油氣熱水鍋爐
就是WNS蒸汽鍋爐。

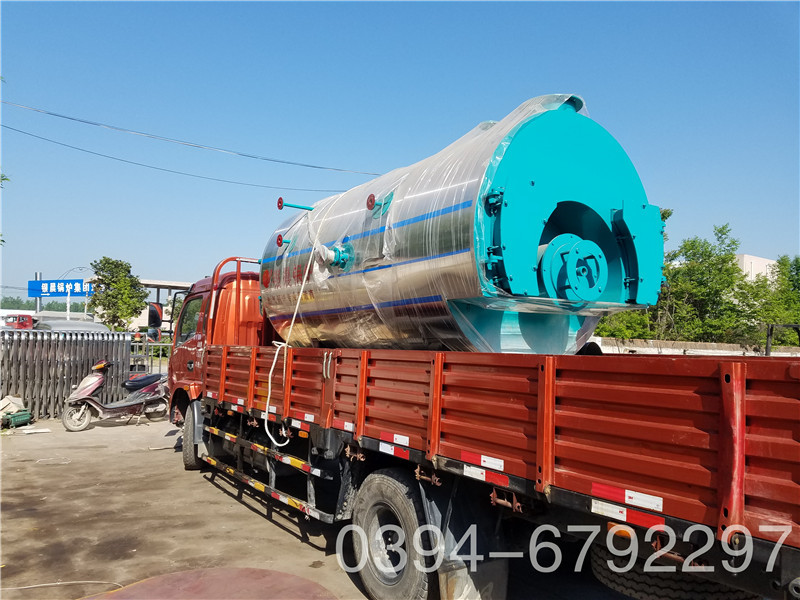

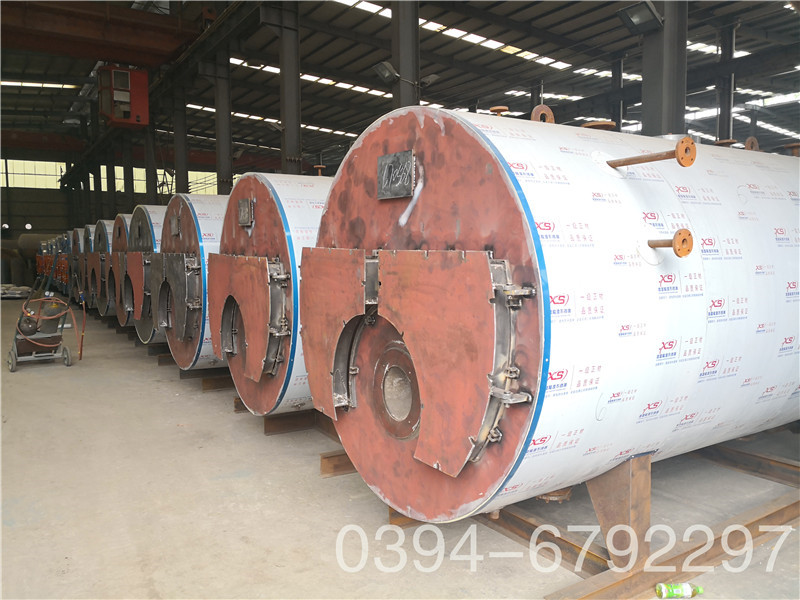

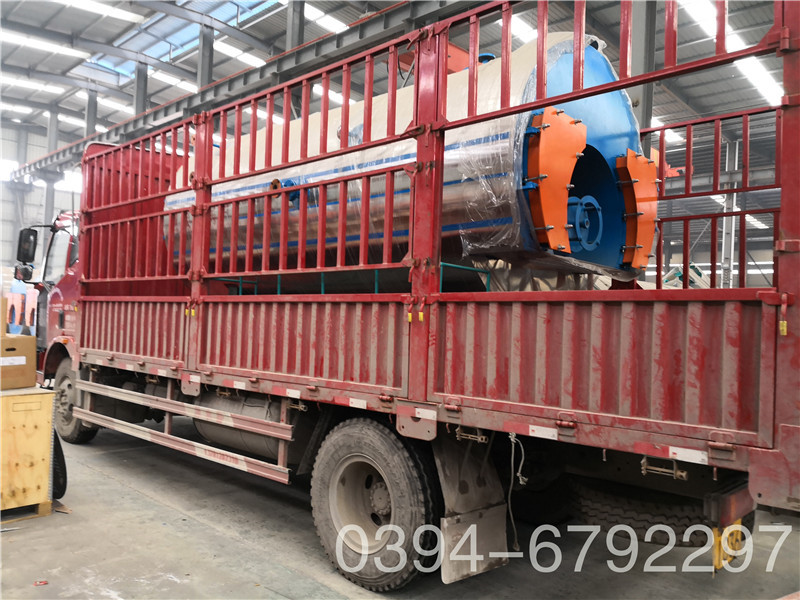

WNS蒸汽鍋爐指的是全自動燃油（氣）蒸汽鍋爐，采用臥式內燃全濕背，高效螺紋煙管，配有完善的保溫外包設計，鍋爐熱效率高達85%以上，產品設計新穎、結構合理，工藝性能良好，使本產品具有不同凡響的優異品質。
1、先進的蒸汽鍋爐全自動控制器，全中文液晶屏，人機界面，用戶只需輕松設定，鍋爐即能按用戶要求啟停、負荷調節、自動給水等全自動運作。鍋爐功能完備，保護齊全，操作簡單，安全可靠，具有自我診斷功能。鍋爐運行中一旦出現異常現象就自動中斷燃燒，發出聲光報警。
2、鍋爐燃燒器由世界知名制造商供應，按照控制器指令自動燃燒、停止，的程控器擁有多項安全保護，性能安全穩定，維修率低。
3、立式蒸汽鍋爐采用燃燒機下置方式，二回程結構，燃料燃燒充分，鍋爐運行穩定；煙管內插有擾流片，減緩排煙速度，增加換熱量，鍋爐熱效率高，降低用戶使用成本。
4、臥式蒸汽鍋爐為鍋殼式全濕背順流三回程煙火管結構，火焰在大燃燒室內微正壓燃燒，完全伸展，燃燒熱負荷低，燃燒熱效率高，有效地降低了排煙溫度，節能降耗，使用經濟。波形爐膽和螺紋煙管結構，即提高了鍋爐的吸熱強度，又滿足了換熱面受熱膨脹的需要，科學合理，經久耐用。
5、本鍋爐嚴格按照《蒸汽鍋爐安全監察規程》、JB/T 10094-2002《工業鍋爐通用技術條件》、JB/T 1619-2002《鍋殼鍋爐本體制造技術條件》的要求，進行設計、制造、監檢，確保鍋爐品質優良，達到能耗低、熱效率高、壓力穩定、供氣量足、經濟使用。
6、鍋爐的爐膽空間大，儲存的蒸汽多，適應負荷能力強。設計合理的內置汽水分離器裝置，滿足用戶需用較高品質蒸汽的要求。爐體開設人孔、頭孔、手孔，便于對爐膽內部進行清理，使維修、養護極為方便。
7、鍋爐安全設有多級聯鎖保護：壓力開關保護（高于設定壓力自動停機并報警）、低水位保護（鍋爐本體內水位低于警戒水位，自動切斷電源并報警）、安全閥保護（鍋爐壓力超過工作壓力，自動泄氣降壓），確保鍋爐在各種工況下萬無一失，安全到家。
8、有機組合的機電一體化外觀，精巧新穎、結構緊湊、少占空間，方便運輸、安裝。
9、采用新型隔熱保溫材料和優質白色彩鋼板包裝，重量較輕，保溫性能好，美觀大方，不易銹蝕。



1、鍋爐管道、閥門、儀表等安裝完畢后，檢查和清理鍋爐內部，關閉人孔、手孔，然后按下列步驟進行水壓試驗：
⑴　水壓試驗時，周圍氣溫應高于5℃，低于5℃時必須有防凍措施。水壓試驗用的水應保持高于周圍露點的溫度以防鍋爐表面結露，但也不宜溫度過高以防止引起汽化和過大的溫差應力，一般為20～70℃左右。
⑵　鍋爐進行水壓試驗時，水壓應緩慢地升降。當水壓上升到工作壓力時，應暫停升壓，檢查有無漏水或異常現象，然后再升到試驗壓力。鍋爐應在試驗壓力下保持20min，然后降到工作壓力進行檢查。檢查期間壓力應保持不變。
2、鍋爐進行水壓試驗，符合下列條件為合格：
⑴　在受壓元件金屬壁和焊縫上沒有水珠和水霧；
⑵　水壓試驗后沒有發現殘余變形。
