10噸指的是鍋爐的容量，也叫出力。
對于蒸汽鍋爐，指的是每小時額定蒸發量10噸，熱水鍋爐是每小時供熱7MW，等同于傳統的10噸熱水鍋爐。

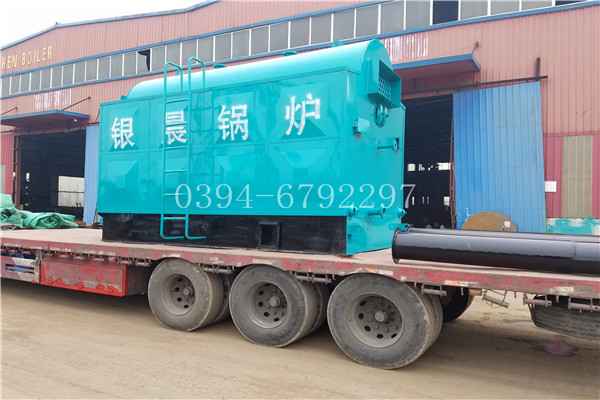

燃煤鍋爐概述
燃煤鍋爐是指燃料燃燒的煤，煤炭熱量經轉化后，產生蒸汽或者變成熱水，但并不是所有的熱量全部有效轉化，有一部分無功消耗，這樣就存在效率問題，一般大些的鍋爐效率高些，60% ~ 80%之間。
燃煤鍋爐就是燃料為燃煤的鍋爐，是指經過燃煤在爐膛中燃燒釋放熱量，把熱媒水或其它有機熱載體(如導熱油等)加熱到一定溫度(或壓力)的熱能動力設備。
原理
(1)臥式燃煤熱水鍋爐在結構上屬單鍋筒縱置式，爐膛左右兩側裝有水墻管，并形成翼形煙道，鍋筒內布置螺紋煙管，采用漏煤極少的活動爐排，結構合理，熱效率高，大大節約能耗。
(2)臥式燃煤常壓蒸汽鍋爐 熱水鍋爐 燃?xì)忮仩t 燃油鍋爐 燃煤鍋爐，節能環保鍋爐，采用單鍋筒縱向布置的三回程水火管式結構，爐膛兩側密布光管水冷壁管，設計結構合理緊湊;受熱面積大，煙氣流程長，傳熱效果好，排煙溫度低，所以熱效率高，運行成本低，使用更經濟。
(3)立式燃煤鍋爐，熱水鍋爐，爐膛采用水冷彎管結構，四周是爐膽，受熱面積大，熱效率高，節能降耗;外殼采用橢圓型封頭，爐排采用鑄鐵圓形爐排，經久耐用，使用壽命長。
(4)臥式燃煤鍋爐，燃料在爐排上燃燒后，火焰經過矮墻到燃燼室，從燃燼室經兩側翼形煙道到前煙箱，再由煙管管束到后煙室，然后由引風機抽引通過煙囪排入大氣，不僅可防止鍋殼底部受爐膛高溫輻射，而且可使高溫管板入口煙溫下降，加之輔以回水引射，鍋筒底部無死水區，還可以有效防止管板因過冷、沸騰而結垢及爐底凸包，煙氣轉向煙室可起除塵作用，也降低了原始排塵濃度。
(5)燃煤鍋爐本體布置緊湊，占地面積小，運輸方便，采用快裝出廠，安裝周期短，安裝費用低，用戶投入資金少，回收效益快。
(6)立式燃煤鍋爐，熱水鍋爐，受熱面積的管子全部是直管，并且有足夠的清污手孔裝置，便于手工機械清理污垢和進行內部檢查。臥式燃煤常壓熱水鍋爐，上部配有足夠大的人孔，人員可以從人孔進入爐體內部，大大方便了檢查和維修鍋爐。
結構分類
煤粉燃燒器是將煤粉送入爐膛進行燃燒的設備。
①旋流式燃燒器:攜帶煤粉的一次風和不帶煤粉的二次風分別用不同管道與燃燒器連接。煤粉與空氣能充分混合并形成回流區。每臺鍋爐可配置4~48只燃燒器。
②直流式燃燒器:噴口成狹窄形,其一、二次風在燃燒器中都不旋轉。煤粉在其中能完全燃燒。
受熱面分蒸發受熱面和過熱受熱面。現代大、中型鍋爐均以水冷壁構成爐膛，由此水冷壁(即受熱面)吸收爐內輻射熱使水蒸發成飽和蒸汽。為不增加爐膛容積而增加輻射受熱面，大型鍋爐可采用雙面曝光的水冷壁。過熱受熱面可分為布置于爐膛上部的屏式過熱器受熱面和布置于對流煙道內的對流過熱器受熱面。前者吸收爐內輻射熱;后者吸收對流熱。
空氣預熱器裝于鍋爐煙道尾部，用以回收煙氣余熱，提高助燃空氣的溫度。高參數、大容量的鍋爐為提高熱風溫度(&t;300℃),常需使空氣預熱器與省煤器分級交叉布置。
控制系統：
本系列鍋爐配備有A48Y全啟式彈簧閥安全閥。
燃燒器采用自動燃燒器，外形美觀，自動化程度高，從預吹掃、點火、火力自動轉換到自動停爐及熄火保護，均可實現全自動控制。
給水泵采用CR型，實現鍋爐自動給水。
同時，本系列鍋爐鍋爐具有以下安全保護措施及應注意事項：
1、鍋爐具有下列功能的連鎖裝置：
全部送風機斷電時，自動切斷全部燃料供應；
燃?xì)鈮毫Φ陀谝?guī)定值時，自動切斷燃?xì)獾墓?yīng)；
2、燃燒器裝設可靠的點火程序控制、自動吹掃、火焰檢測和熄火報警及熄火保護裝置，燃?xì)鈮毫Τ藜扒穳簣缶捅Ｗo(hù)調節裝置、燃?xì)庑孤z測報警裝置和故障停運報警等安全保護裝置，以確保燃燒器的安全運行。
3、本系列鍋爐具有高、低水位報警和低水位聯鎖保護、蒸汽超壓報警和聯鎖保護功能,鍋爐運行時保護裝置和連鎖裝置不得任意退出使用，連鎖保護裝置的電源應可靠。
4、鍋爐任何時候啟動前必須開啟鼓風機和燃燒器預吹掃，吹掃嚴格按TS 0001-2012《鍋爐安全技術監察規程》要求進行，以防發生事故。
5、停爐時必須切斷燃料供應。
真空熱水鍋爐



1. 電控柜為開啟式結構，一般前后門均可打開，電控柜基礎應高出地面100~150mm，根據電控柜尺寸預埋角鋼。用螺栓將電控柜連接固定在基礎上，前后空間不小于1000mm，以便檢修。小型鍋爐電控柜與鍋爐本體組合成一整體出廠（小于0.35MW的立式鍋爐）；
2. 檢查控制柜無損壞，內部接線無松動、脫落現象；
3. 接線前先閱讀隨機附帶的相關電氣原理圖；
4. 用戶電源線接到開關端頂部銅排上，柜外控制線接到柜體內的接線端子上；
5. 電控柜就近埋設鋼板接引地線，接地電阻小于4Ω；
6. 導線規格應符合要求，宜使用套管保護，走暗線，三相動力線必須是三相四線制；
7. 接線完畢后，仔細檢查是否正確、牢固。



真空熱水鍋爐
CLDR（CWDR）系列電熱鍋爐是機電一體化設備，采用進口PLC可編程控制器，系統的全自動運行通過編程來實現。主要有以下功能：
1、 梯式加載：系統自動運行，分時啟動每級電熱管（時間間隔可以任意設定），從而避免了對電網的沖擊；
2、 電熱元件循環投切：電熱元件可循環投切，即先投先切，后投后切，使各接觸器及電加熱元件使用時間及動作頻率相同，從而提高各電器元件使用壽命；
3、 缺水保護：當鍋爐本體中水位不夠時，系統將報警，并停止運行，補水后自動投入運行；
4、 溫度設定、自動調溫、超溫保護：可在電控柜上設定溫度上、下限（100℃以內的熱水）；當系統溫度低于下限設定值時，每隔一定時間（可以任意修改）自動增加一組電熱管投入運行。當溫度高于溫度上限設定值時，每隔一定時間自動減少一組電熱管加熱，當溫度介于上、下限之間時，保持加熱功率不變。當溫度達到電接點溫度表上的溫度極限時，電熱管將自動切斷運行，并聲光報警，故障消除后，系統重新投入運行；
5、 超壓保護：當鍋爐壓力超過電接點壓力表上設定的壓力極限時，電熱管將自動切斷運行，并有聲光報警，壓力恢復正常后，系統自動投入運行；
6、 系統還具有過流、短路、缺相、漏電自動保護功能；
7、 手動操作：熱水鍋爐除自動控制外，另設有手動控制功能和緊急停機開關（自動/手動均有效）；
8、 系統聯動功能：電熱元件與水泵聯動，聯動方式為水泵先開后停。
CLDR系列鍋爐有常壓熱水鍋爐、真空熱水鍋爐、承壓熱水鍋爐及電熱蒸汽鍋爐等多種規格，能滿足各種不同用戶的需要。



a) 日常檢查與維護：
電熱鍋爐采取全自動控制運行方式，無需專人值守（手動時則需專人值守），但應派一名熟練操作員定期對系統進行檢查，以維持系統的正常、合理運行，檢查應注意以下幾方面：
1、檢查電控柜各元器件導線接點是否可靠，有無松動和異常發熱現象，及時分析原因并采取得適當措施；
2、檢查各閥門、管路、電熱管組密封處是否有滲漏水現象，并及時采取措施排除；
3、檢查電機、水泵、交流接觸器聲音是否正常，及時分析原因和排除故障；
4、檢查進、出水溫度及壓力是否正常，工作電流、電壓是否正常，超溫、超壓、缺水保護等是否處于正常有效工作狀態；
1、檢查接地線是否良好、牢靠，以保證設備人身安全；
2、人員對每次巡檢做好相關記錄。
就是WNS蒸汽鍋爐。
WNS蒸汽鍋爐指的是全自動燃油（氣）蒸汽鍋爐，采用臥式內燃全濕背，高效螺紋煙管，配有完善的保溫外包設計，鍋爐熱效率高達85%以上，產品設計新穎、結構合理，工藝性能良好，使本產品具有不同凡響的優異品質。
1、先進的蒸汽鍋爐全自動控制器，全中文液晶屏，人機界面，用戶只需輕松設定，鍋爐即能按用戶要求啟停、負荷調節、自動給水等全自動運作。鍋爐功能完備，保護齊全，操作簡單，安全可靠，具有自我診斷功能。鍋爐運行中一旦出現異常現象就自動中斷燃燒，發出聲光報警。
2、鍋爐燃燒器由世界知名制造商供應，按照控制器指令自動燃燒、停止，的程控器擁有多項安全保護，性能安全穩定，維修率低。
3、立式蒸汽鍋爐采用燃燒機下置方式，二回程結構，燃料燃燒充分，鍋爐運行穩定；煙管內插有擾流片，減緩排煙速度，增加換熱量，鍋爐熱效率高，降低用戶使用成本。
4、臥式蒸汽鍋爐為鍋殼式全濕背順流三回程煙火管結構，火焰在大燃燒室內微正壓燃燒，完全伸展，燃燒熱負荷低，燃燒熱效率高，有效地降低了排煙溫度，節能降耗，使用經濟。波形爐膽和螺紋煙管結構，即提高了鍋爐的吸熱強度，又滿足了換熱面受熱膨脹的需要，科學合理，經久耐用。
5、本鍋爐嚴格按照《蒸汽鍋爐安全監察規程》、JB/T 10094-2002《工業鍋爐通用技術條件》、JB/T 1619-2002《鍋殼鍋爐本體制造技術條件》的要求，進行設計、制造、監檢，確保鍋爐品質優良，達到能耗低、熱效率高、壓力穩定、供氣量足、經濟使用。
6、鍋爐的爐膽空間大，儲存的蒸汽多，適應負荷能力強。設計合理的內置汽水分離器裝置，滿足用戶需用較高品質蒸汽的要求。爐體開設人孔、頭孔、手孔，便于對爐膽內部進行清理，使維修、養護極為方便。
7、鍋爐安全設有多級聯鎖保護：壓力開關保護（高于設定壓力自動停機并報警）、低水位保護（鍋爐本體內水位低于警戒水位，自動切斷電源并報警）、安全閥保護（鍋爐壓力超過工作壓力，自動泄氣降壓），確保鍋爐在各種工況下萬無一失，安全到家。
8、有機組合的機電一體化外觀，精巧新穎、結構緊湊、少占空間，方便運輸、安裝。
9、采用新型隔熱保溫材料和優質白色彩鋼板包裝，重量較輕，保溫性能好，美觀大方，不易銹蝕。
