鍋爐房設計規范50041-2008
4鍋爐房的布置
4.1位置的選擇
4.1.1 鍋爐房位置的選擇，應根據下列因素分析后確定：
1 應靠近熱負荷比較集中的地區，并應使引出熱力管道和室外管網的布置在技術、經濟上合理；
2 應便于燃料貯運和灰渣的排送，并宜使人流和燃料、灰渣運輸?shù)奈锪鞣珠_；
3 擴建端宜留有擴建余地；
4 應有利于自然通風和采光；
5 應位于地質條件較好的地區；
6 應有利于減少煙塵、有害氣體、噪聲和灰渣對居民區和主要環境保護區的影響，全年運行的鍋爐房應設置于總體小頻率風向的上風側，季節性運行的鍋爐房應設置于該季節大頻率風向的下風側，并應符合環境影響評價報告提出的各項要求；
7 燃煤鍋爐房和煤氣發生站宜布置在同一區域內；
8 應有利于凝結水的回收；
9 區域鍋爐房尚應符合城市總體規劃、區域供熱規劃的要求；
10 易燃、易爆物品生產企業鍋爐房的位置，除應滿足本條上述要求外，還應符合有關專業規范的規定。
4.1.2鍋爐房宜為的建筑物。
4.1.3 當鍋爐房和其他建筑物相連或設置在其內部時，嚴禁設置在人員密集場所和重要部門的上一層、下一層、貼鄰位置以及主要通道、疏散口的兩旁。并應設置在首層或地下室一層靠建筑物外墻部位。
4.1.4住宅建筑物內，不宜設置鍋爐房。
4.1.5采用煤粉鍋爐的鍋爐房，不應設置在居民區、風景名勝區和其他主要環境保護區內。
4.1.6采用循環流化床鍋爐的鍋爐房，不宜設置在居民區。
4.2建筑物、構筑物和場地的布置
4.2.1 鍋爐房區域內的各建筑物、構筑物的平面布置和空間組合，應緊湊合理、功能分區明確、建筑簡潔協調、滿足工藝流程順暢、安全運行、方便運輸、有利安裝和檢修的要求。
4.2.2 新建區域鍋爐房的廠前區規劃，應與所在區域規劃相協調。鍋爐房的主體建筑和附屬建筑，宜采用整體布置。鍋爐房區域內的建筑物主立面，宜面向主要道路，且整體布局應合理、美觀。
4.2.3 工業鍋爐房的建筑形式和布局，應與所在企業的建筑風格相協調；民用鍋爐房、區域鍋爐房的建筑形式和布局，應與所在城市(區域)的建筑風格相協調。
4.2.4 鍋爐房區域內的各建筑物、構筑物與場地的布置，應充分利用地形，使挖方和填方量小，排水順暢，且應防止水流人地下室和管溝。
4.2.5 鍋爐間、煤場、灰渣場、貯油罐、燃?xì)庹{(diào)壓站之間以及和其他建筑物、構筑物之間的間距，應符合現行標準《建筑設計防火規范》50016、《城鎮燃?xì)庠O(shè)計規范》50028及有關標準規定，并滿足安裝、運行和檢修的要求。
4.2.6 運煤系統的布置應利用地形，使提升高度小、運輸距離短。煤場、灰渣場宜位于主要建筑物的全年小頻率風向的上風側。
4.2.7 鍋爐房建筑物室內底層標高和構筑物基礎頂面標高，應高出室外地坪或周圍地坪0.15m及以上。鍋爐間和同層的輔助間地面標高應一致。
4.3鍋爐間、輔助間和生活間的布置
4.3.1單臺蒸汽鍋爐額定蒸發量為1～20t／h或單臺熱水鍋爐額定熱功率為O.7～14Mw的鍋爐房，其輔助間和生活間宜貼鄰鍋爐間固定端一側布置。單臺蒸汽鍋爐額定蒸發量為35～75t/h或單臺熱水鍋爐額定熱功率為29～70Mw的鍋爐房，其輔助間和生活間根據具體情況，可貼鄰鍋爐間布置，或單獨布置。
一、蒸汽鍋爐水處理不合格會導致的結果是：1、結垢；2、腐蝕；
二、結垢與腐蝕的后果是：
①腐蝕使金屬構件破損；鍋爐的省煤器、水冷壁、對流管束及鍋筒等構件會因水質不良而引起腐蝕。結果這些金屬構件變薄和凹陷，甚至穿孔。更為嚴重的腐蝕會使金屬內部結構遭到破壞。被腐蝕的金屬?gòu)?qiáng)度顯著降低。因此嚴重影響鍋爐安全運行，縮短鍋爐使用年限，造成經濟上的損失。
②增加鍋水中的結垢成份金屬的腐蝕產物（主要是鐵的氧化物），被鍋水帶到鍋爐受熱面后，容易與其它雜質生成水垢。當水垢含鐵時，傳熱效果更差。例如，含8％鐵并混有二氧化硅的1mm厚的水垢所造成的熱損失，相當于4mm厚的其他成份的水垢。
③產生垢下腐蝕含有高價鐵的水垢，容易引起與水垢接觸的金屬鐵的腐蝕。鐵的腐蝕產物又容易重新結成水垢。這是一種惡性循環，它會導致鍋爐構件迅速損壞。尤其對燃油鍋爐，金屬腐蝕產物的危害更大。

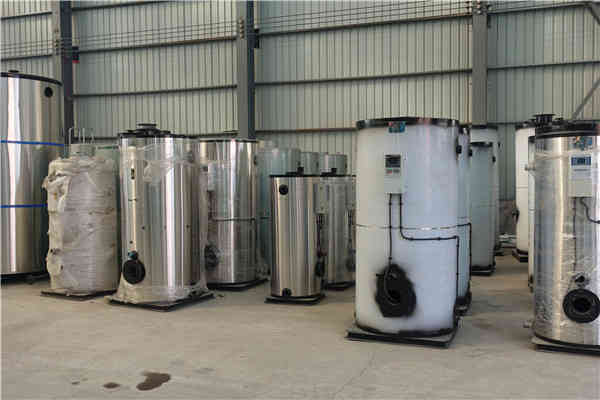

6噸天然氣熱水鍋爐



燃料要求
1）、天然氣：Qnet,v,ar：33500 ～ 37700kJ/Nm3
2）、輕柴油，一般為熱值不低于42916 kJ /k、牌號為0#的成品柴油，不得使用其他添加劑，也不可以使用生物油、提煉油、回收油等。
壓力要求（具體按所配燃燒器確定）
4、燃燒機選配；
1）、對燃燒設備的選擇，必須考慮鍋爐產品設計的背壓、對功率的選擇時，必須要在大于設計背壓下的燃燒機輸出功率。
2）、在滿足背壓的前提下，所選配的型號輸出功率一般為輸出功率的1.2倍，免得機型過大。
3）、燃?xì)馊紵龣C(jī)還必須考慮氣源的壓力與流量，氣源的壓力一般在3.15Pa～31.5Pa左右，入燃燒設備前的壓力可調整到10.5 Pa左右，流量要大于大使用流量的1.2倍以上，流量的選擇還必須同時考慮氣源壓力的問題，壓力越低，則流量（管道口徑）必須加大，否則無法滿足產品燃燒的要求。

10t/h



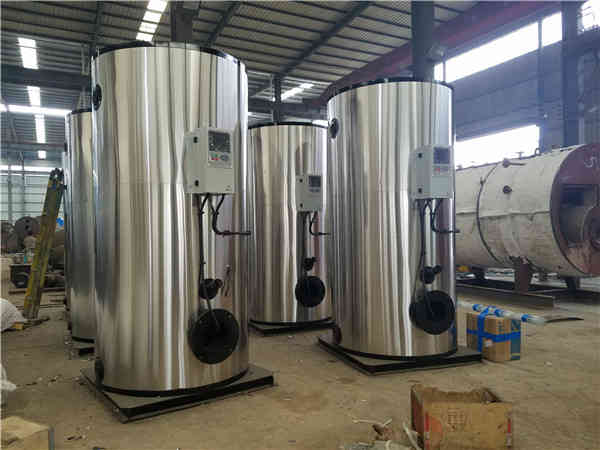

6噸天然氣熱水鍋爐
如果你要買的鍋爐在10噸以下，不用考慮級別，如果你要買的鍋爐是100噸以上，只能找A級廠家，但是，目前來說，很多A級廠家實際生產能力及經驗并不行，所以，不用過于糾結廠家生產資質的級別。A級鍋爐制造許可專項條件
(一)技術力量要求
1．具有與制造產品相適應的金相、理化試驗室。
2．具有與制造產品相適應的焊接試驗室。
3．具有新產品的設計開發能力并有足夠的將圖紙轉化為實際制造工藝的能力。
4．配備有足夠的標準化、計量和專職檢驗人員。
5．無損檢測持證人員中具有RT和UT高級持證人員，RT、UT、MT、PT等方法均具有中級持證人員。無損檢測分包時，上述項目中可不包含 RT、UT中級持證人員。
6．持證焊工人數及項目應滿足制造需要，一般不少于50人·項。
(二)制造設備和工裝要求
1．半自動或自動切割機切割厚度應能滿足A級鍋爐產品制造的需要。
2．具有與制造產品相適應的焊接設備，包括自動埋弧焊機、氣體保護焊機，手弧焊機等。
3．必須具有以下三類重大設備中的兩類，若只有其中一類設備的企業只可申請A級鍋爐部件制造許可證。
(1)鍋筒制造設備。
①水壓機或油壓機(能力應不低于1000t)；
②卷板機(卷板能力一般不小于46mm厚)；
③鍋筒熱處理設備。
(2)膜式水冷壁制造設備(包括焊接、平整、成排彎曲設備)。
(3)蛇形管制造設備和過熱器、再熱器集箱熱處理設備。
(三)檢測和試驗設備
1．具有能滿足A級鍋爐產品制造需要的金相檢驗設備。
2．具有長、熱、力、電檢測標準計量設備或固定的量值溯源。
3．具有機械性能試驗設備、沖擊試樣的加工設備和檢測儀器或有保證質量能力的分包關系。
4．由本企業進行無損檢測時，應具有完好的與產品相適應的無損檢測設備(包括測厚、射線、超聲波、磁粉、滲透等設備)。
B級鍋爐制造許可專項條件
(一)技術力量要求
1．應具有足夠的能將圖紙轉化為實際制造工藝的能力。
2．應配備有足夠的專職檢驗技術人員。
3．無損檢測持證人員中RT中級人員應不少于2人·項，UT中級人員應不少于2人·項。若無損檢測分包時，RT、UT中級人員應至少各有1人·項。
4．持證焊工人數及項目應滿足制造需要，一般不少于30人·項。
(二)制造和檢測設備
1．具有與制造產品相適應的沖壓設備或有保證質量能力的分包關系。
2．具有與制造產品相適應的卷板機(卷板能力一般為20mm～30mm厚)。
3．主車間的大起吊能力應能滿足實際制造產品的需要，一般應不小于20t。
4．具有足夠的與產品相適應的焊接設備，包括自動埋弧機，氣體保護焊，手弧焊機等。
5．具有機械性能試驗設備、沖擊試樣的加工設備和檢測儀器或有保證質量能力的分包關系。
6．具有符合要求的彎管放樣和檢測平臺。
7．由本企業進行無損檢測時，應具有完好的與產品相適應的射線無損檢測設備(其中周向曝光機不少于1臺)和1臺超聲波無損檢測設備。



l）額定蒸發量大于0.5t/h的鍋爐，至少裝設兩個安全閥：額定蒸發量小于或等于0.5t/h的鍋爐，至少裝一個安全閥?？煞质绞∶浩鞒隹谔?、蒸汽過熱器出口處都必須裝設安全閥。（2）安全閥應垂直安裝在鍋筒、集箱的高位置。在安全閥和鍋筒或集箱之間，不得裝有取用蒸汽的出口管和閥門。（3）杠桿式安全閥要有防止重錘自行移動的裝置和限制杠桿越軌的導架，彈簧式安全閥要有提升手把和防止隨便擰動調整螺釘?shù)难b置。（4）對于額定蒸汽壓力小于或等于3.82MPa的鍋爐，安全閥喉徑不應小于25mm：對于額定蒸汽壓力大于3.82MPa的鍋爐，安全閥喉徑不應小于20mm。（5）安全閥與鍋爐的連接管，其截面積應不小于安全閥的進口截面積。如果幾個安全閥共同裝設在一根與鍋筒直接相連的短管上，短管的通路截面積應不小于所有安全閥排汽面積的1.25倍。（6）安全閥一般應裝設排汽管，排汽管應直通安全地點，并有足夠的截面積，保證排汽暢通。安全閥排汽管底部應裝有接到安全地點的疏水管，在排汽管和疏水管上都不允許裝設閥門。

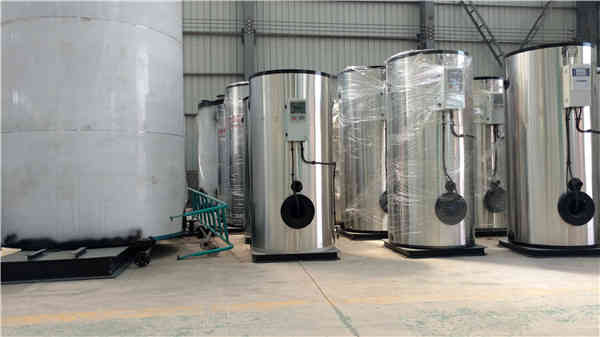

性能特點：
WNS型鍋爐具有以下優點：
1、本系列鍋爐整體出廠，運輸安裝方便。
2、鍋爐采用波紋爐膽及螺紋煙管，換熱效果好，且利于膨脹。
3、燃燒設備采用進口燃燒器，可實現全自動化控制燃燒。
4、鍋爐設有自動給水、水位及超壓報警等裝置，可以安全有效地運行。
5、鍋爐設有冷凝器，可以有效降低尾部煙氣溫度，提高鍋爐運行熱效率。
