鍋爐房設計規范50041-2008
4鍋爐房的布置
4.1位置的選擇
4.1.1 鍋爐房位置的選擇，應根據下列因素分析后確定：
1 應靠近熱負荷比較集中的地區，并應使引出熱力管道和室外管網的布置在技術、經濟上合理；
2 應便于燃料貯運和灰渣的排送，并宜使人流和燃料、灰渣運輸?shù)奈锪鞣珠_；
3 擴建端宜留有擴建余地；
4 應有利于自然通風和采光；
5 應位于地質條件較好的地區；
6 應有利于減少煙塵、有害氣體、噪聲和灰渣對居民區和主要環境保護區的影響，全年運行的鍋爐房應設置于總體小頻率風向的上風側，季節性運行的鍋爐房應設置于該季節大頻率風向的下風側，并應符合環境影響評價報告提出的各項要求；
7 燃煤鍋爐房和煤氣發生站宜布置在同一區域內；
8 應有利于凝結水的回收；
9 區域鍋爐房尚應符合城市總體規劃、區域供熱規劃的要求；
10 易燃、易爆物品生產企業鍋爐房的位置，除應滿足本條上述要求外，還應符合有關專業規范的規定。
4.1.2鍋爐房宜為的建筑物。
4.1.3 當鍋爐房和其他建筑物相連或設置在其內部時，嚴禁設置在人員密集場所和重要部門的上一層、下一層、貼鄰位置以及主要通道、疏散口的兩旁。并應設置在首層或地下室一層靠建筑物外墻部位。
4.1.4住宅建筑物內，不宜設置鍋爐房。
4.1.5采用煤粉鍋爐的鍋爐房，不應設置在居民區、風景名勝區和其他主要環境保護區內。
4.1.6采用循環流化床鍋爐的鍋爐房，不宜設置在居民區。
4.2建筑物、構筑物和場地的布置
4.2.1 鍋爐房區域內的各建筑物、構筑物的平面布置和空間組合，應緊湊合理、功能分區明確、建筑簡潔協調、滿足工藝流程順暢、安全運行、方便運輸、有利安裝和檢修的要求。
4.2.2 新建區域鍋爐房的廠前區規劃，應與所在區域規劃相協調。鍋爐房的主體建筑和附屬建筑，宜采用整體布置。鍋爐房區域內的建筑物主立面，宜面向主要道路，且整體布局應合理、美觀。
4.2.3 工業鍋爐房的建筑形式和布局，應與所在企業的建筑風格相協調；民用鍋爐房、區域鍋爐房的建筑形式和布局，應與所在城市(區域)的建筑風格相協調。
4.2.4 鍋爐房區域內的各建筑物、構筑物與場地的布置，應充分利用地形，使挖方和填方量小，排水順暢，且應防止水流人地下室和管溝。
4.2.5 鍋爐間、煤場、灰渣場、貯油罐、燃?xì)庹{(diào)壓站之間以及和其他建筑物、構筑物之間的間距，應符合現行標準《建筑設計防火規范》50016、《城鎮燃?xì)庠O(shè)計規范》50028及有關標準規定，并滿足安裝、運行和檢修的要求。
4.2.6 運煤系統的布置應利用地形，使提升高度小、運輸距離短。煤場、灰渣場宜位于主要建筑物的全年小頻率風向的上風側。
4.2.7 鍋爐房建筑物室內底層標高和構筑物基礎頂面標高，應高出室外地坪或周圍地坪0.15m及以上。鍋爐間和同層的輔助間地面標高應一致。
4.3鍋爐間、輔助間和生活間的布置
4.3.1單臺蒸汽鍋爐額定蒸發量為1～20t／h或單臺熱水鍋爐額定熱功率為O.7～14Mw的鍋爐房，其輔助間和生活間宜貼鄰鍋爐間固定端一側布置。單臺蒸汽鍋爐額定蒸發量為35～75t/h或單臺熱水鍋爐額定熱功率為29～70Mw的鍋爐房，其輔助間和生活間根據具體情況，可貼鄰鍋爐間布置，或單獨布置。
10萬大卡全自動熱水鍋爐



通電試運行：
系統經專業技術人員檢查無誤后，方可通電進行調試。
a、 系統有“自動”和“手動”兩種工作狀況，調試時應先選用“手動”模式，將控制柜上的選擇開關旋至“手動”檔；
b、 合上電源、電源指示燈、相關儀表都應有指示或顯示；
c、 根據實際運行要求，在儀表上設定相關參數：如溫度上限、溫度下限、溫度極限、壓力極限等；
d、 采用“點動”方式啟動循環水泵，觀察泵的轉向是否正確，若反向運轉，則切斷電源，倒接電機電源接線至轉向正確；
e、 手動運行正常后，則將“選擇開關”撥到“自動”檔，讓系統自動運行，觀察系統運行是否正常，各儀表是非工作正常；
f、 若出現異常情況，按下電控柜面板上的“急停”按鈕，可無條件切斷系統運行，檢修后再按此按鈕，系統將自動恢復運行；
、 試運轉正常后，連續觀察系統運行24小時，仔細觀察是否有異?，F(xiàn)象，若無異常，鍋爐可正式投入使用；
h、 系統運行過程中可通過檢測或觀察儀表的有關數據判斷鍋爐的工作情況；
i、 連續運行8小時，仔細檢查鍋爐運行情況，評估鍋爐是否達到設計要求。
安全附件、閥門、儀表、管道及附件的安裝
汽水系統安裝應符合TS 0001-2012《鍋爐安全技術監察規程》的規定：
1. 管道、閥門、儀表的安裝應按照自動控制的要求（或者電控柜線路圖）以及有關圖紙進行安裝。
2.燃料供應管道應裝流量計，且該流量計必須同時具備指示、積算、記錄功能；同時還必須安裝指示燃料溫度的溫度表和和指示燃料壓力的壓力表；
3、安全閥應在水壓試驗后鉛直安裝，安全閥應接裝排汽管，將排汽導向鍋爐房外安全處，并有足夠的流通截面積，保證排汽暢通；
4、進鍋爐前給水管道上必須安裝具有指示、積算、記錄功能的流量計；
5、排污管接至排污溝或其它安全處，管道應固定，防止排污時移位或發生反擊燙傷事故等；
6、總汽閥以外的蒸汽管道由使用單位配接，在總汽閥管道上至少有一個彎頭，否則應加裝伸縮管，管道外壁應加保溫層；

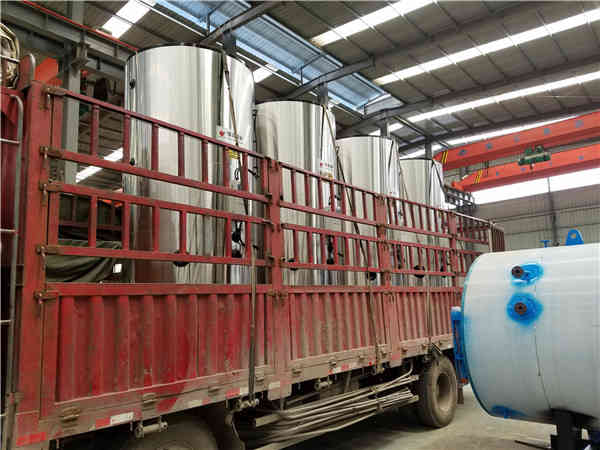

10萬大卡全自動熱水鍋爐
控制系統：
本系列鍋爐配備有A48Y全啟式彈簧閥安全閥。
燃燒器采用自動燃燒器，外形美觀，自動化程度高，從預吹掃、點火、火力自動轉換到自動停爐及熄火保護，均可實現全自動控制。
給水泵采用CR型，實現鍋爐自動給水。
同時，本系列鍋爐鍋爐具有以下安全保護措施及應注意事項：
1、鍋爐具有下列功能的連鎖裝置：
全部送風機斷電時，自動切斷全部燃料供應；
燃?xì)鈮毫Φ陀谝?guī)定值時，自動切斷燃?xì)獾墓?yīng)；
2、燃燒器裝設可靠的點火程序控制、自動吹掃、火焰檢測和熄火報警及熄火保護裝置，燃?xì)鈮毫Τ藜扒穳簣?bào)警和保護調節裝置、燃?xì)庑孤z測報警裝置和故障停運報警等安全保護裝置，以確保燃燒器的安全運行。
3、本系列鍋爐具有高、低水位報警和低水位聯鎖保護、蒸汽超壓報警和聯鎖保護功能,鍋爐運行時保護裝置和連鎖裝置不得任意退出使用，連鎖保護裝置的電源應可靠。
4、鍋爐任何時候啟動前必須開啟鼓風機和燃燒器預吹掃，吹掃嚴格按TS 0001-2012《鍋爐安全技術監察規程》要求進行，以防發生事故。
5、停爐時必須切斷燃料供應。
㈡ 煮爐
⑴ 鍋爐各零部件安裝完畢，系統正常，水壓試驗合格，確認各部件均能安全啟動運轉的條件下即可煮爐。煮爐的目的是為了清除鍋爐內部的雜物和油污，煮爐時爐內需加入適當?shù)钠?，去掉油污等物?br /> ⑵ 煮爐可采用純堿（Na2CO3）或（Na3PO4·12H2O）等品，其用量以鍋爐容積計，前者為5k/m3，后者為3k/m3。煮爐所用上述物應配制成濃度為20%的均勻溶液，不得將固體品直接加入爐內。
⑶ 將已處理的軟水注入爐內，上水速度要緩慢，進水溫度一般不高于40℃。當水位在低水位時，即關閉給水閥，觀察鍋爐水位是否穩定。加入爐水時鍋筒上應打開空氣閥，排出爐體內的空氣。進水完畢，應檢查鍋爐人孔蓋、手孔蓋、法蘭結合面、排污等有無泄漏現象。
⑷ 鍋爐點火，開始用單段微火燃燒，12小時內鍋爐保持不起壓力為準。隨后鍋爐壓力緩慢升到0.4MPa維持12小時。然后停止燃燒，讓壓力逐漸降至0.1MPa，水溫低于70℃，開啟排污閥讓爐水全部放盡。
⑸ 壓力降至0MPa待鍋爐冷卻方可開啟人孔，用清水沖洗鍋爐內部，并檢查至無油垢時，才算煮爐完畢，否則再按上述要求，再次煮爐。
煮爐結束后，應交替進行持續上水和排污，直到水質達到運行標準；然后應停爐排水，沖洗鍋爐內部和液接觸過的閥門，并應清除鍋筒內部的沉積物，檢查排污閥有無堵塞現象。
◆ 凡鍋爐人孔、手孔打開后，在關閉人孔、手孔時須更換密封襯墊。



冷凝器的安裝

、冷凝器系組件出廠，安裝前應檢查冷凝器管進出煙口法蘭螺栓孔是否分別與鍋爐及煙囪接管匹配（石棉編繩）；2

3、冷凝器為非承壓設備，嚴禁承壓使用。
