WNS系列蒸汽鍋爐是鍋殼式、波形爐膽、螺紋煙管型節能鍋爐，采用三回程濕背式結構，燃料在爐膽內燃燒產生高溫煙氣，經回燃室→對流管束→前煙箱→第二對流管束→后煙箱→常壓冷凝器→煙囪排入大氣。爐膽在設計中采用波形爐膽，能較好的與火焰形狀相適應，保證了燃燒充分，波形爐膽降低了爐膽剛性，減小了變形應力，可保證制造質量。同時在回燃室安裝了檢查孔或彈簧式防爆檢查門，本體上設置的人孔有利于鍋爐的安全運行及維修。鍋爐安全控制嚴格按照NB/T47034-2013《工業鍋爐技術條件》和有關規程規定執行。
汽水系統：水處理設備→軟化水→儲水箱→水泵→冷凝器→儲水箱→給水泵→鍋爐→汽水分離器→主蒸汽閥→分汽缸→用熱主體。
燃燒器的安裝
本系列蒸汽鍋爐出廠時，小容量鍋爐一般燃燒器已經安裝到了鍋爐主機上，中大容量的鍋爐，燃燒器與鍋爐主機分開發運。安裝時，先將燃燒器從包裝箱中取出，視燃燒頭與火嘴磚之間的間隙大小，在燃燒器頭部火焰筒上密實纏繞數層石棉繩，對準前煙箱面板上所留出的孔洞水平塞緊裝入，后用螺栓將燃燒器法蘭與前煙箱燃燒器連接法蘭連接牢固。在裝配時，燃燒器法蘭與前煙箱燃燒器連接法蘭之間必須加石棉密封襯墊。
其它安裝相關要求參照廠家的《燃燒器說明書》。
敬告：燃燒器須保持水平，燃燒頭與火嘴磚之間的剩余間隙，須用硅酸鋁耐火纖維氈填實。操作時，打開鍋爐后煙箱檢查孔蓋，從后部進入爐膽內進行施工，施工完畢，人員退出，后擋火墻、檢查孔蓋原樣恢復，密封上緊。
六噸小型熱水鍋爐



特別注意事項：
1）.操作鍋爐的人員應經過專業培訓并取得操作證。
2）.鍋爐安裝必須經專業的安裝公司并取得使用許可證。
3）.鍋爐在準備使用前，必須先單機試運行及詳細了解鍋爐的特性及操作使用說明書（含配套設備的說明書）。
4）.安裝、使用、維修、保養等必須按相應的規定進行。
5）.在未對設備的使用全部了解清楚的情況下，應向我公司先咨詢了解清楚。
6）.鍋爐設備在運行時必須有專人值守；
鍋爐是一個整體設備，鍋爐，燃燒機，以及鍋爐燃料必須匹配，才能發揮佳效果。提到鍋爐首先要提到安全，安全是鍋爐永恒的定義。傳統鍋爐皆以金屬管將與水高溫火焰隔開，以熱傳導的方式將水與高溫，煙氣進行熱交換，不但結構復雜，而且熱交換的效率完全取決于金屬管的導熱系數，當鍋爐的水加熱到60--70度的時候，鍋爐容易結垢，而且不易清理，而嚴重且水垢嚴重影響了鍋爐的導熱性能，降低鍋爐熱效率，更嚴重的引起鍋爐，



六噸小型熱水鍋爐
就是WNS蒸汽鍋爐。
WNS蒸汽鍋爐指的是全自動燃油（氣）蒸汽鍋爐，采用臥式內燃全濕背，高效螺紋煙管，配有完善的保溫外包設計，鍋爐熱效率高達85%以上，產品設計新穎、結構合理，工藝性能良好，使本產品具有不同凡響的優異品質。
1、先進的蒸汽鍋爐全自動控制器，全中文液晶屏，人機界面，用戶只需輕松設定，鍋爐即能按用戶要求啟停、負荷調節、自動給水等全自動運作。鍋爐功能完備，保護齊全，操作簡單，安全可靠，具有自我診斷功能。鍋爐運行中一旦出現異?，F(xiàn)象就自動中斷燃燒，發出聲光報警。
2、鍋爐燃燒器由世界知名制造商供應，按照控制器指令自動燃燒、停止，的程控器擁有多項安全保護，性能安全穩定，維修率低。

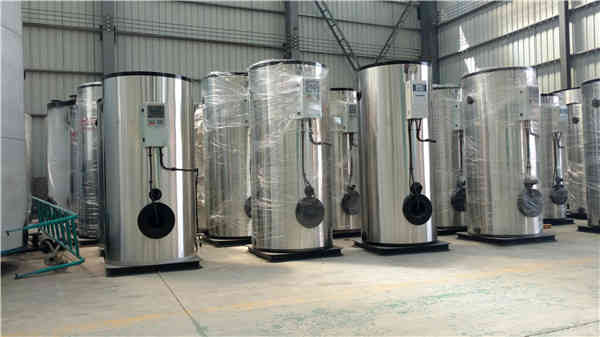

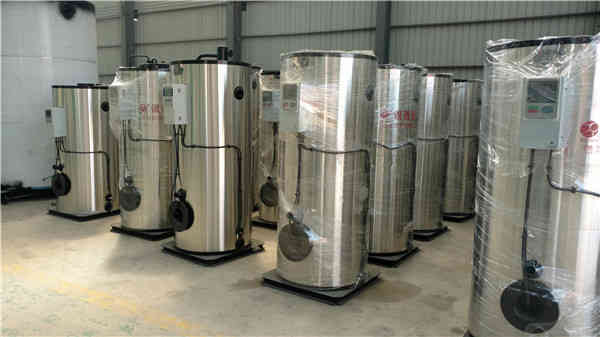

3、立式蒸汽鍋爐采用燃燒機下置方式，二回程結構，燃料燃燒充分，鍋爐運行穩定；煙管內插有擾流片，減緩排煙速度，增加換熱量，鍋爐熱效率高，降低用戶使用成本。

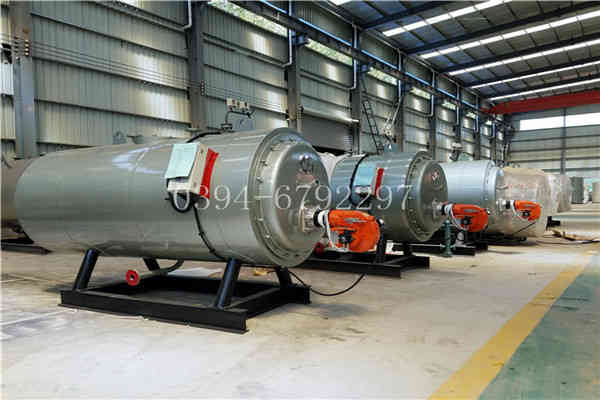

4、臥式蒸汽鍋爐為鍋殼式全濕背順流三回程煙火管結構，火焰在大燃燒室內微正壓燃燒，完全伸展，燃燒熱負荷低，燃燒熱效率高，有效地降低了排煙溫度，節能降耗，使用經濟。波形爐膽和螺紋煙管結構，即提高了鍋爐的吸熱強度，又滿足了換熱面受熱膨脹的需要，科學合理，經久耐用。
5、本鍋爐嚴格按照《蒸汽鍋爐安全監察規程》、JB/T 10094-2002《工業鍋爐通用技術條件》、JB/T 1619-2002《鍋殼鍋爐本體制造技術條件》的要求，進行設計、制造、監檢，確保鍋爐品質優良，達到能耗低、熱效率高、壓力穩定、供氣量足、經濟使用。
6、鍋爐的爐膽空間大，儲存的蒸汽多，適應負荷能力強。設計合理的內置汽水分離器裝置，滿足用戶需用較高品質蒸汽的要求。爐體開設人孔、頭孔、手孔，便于對爐膽內部進行清理，使維修、養護極為方便。
7、鍋爐安全設有多級聯鎖保護：壓力開關保護（高于設定壓力自動停機并報警）、低水位保護（鍋爐本體內水位低于警戒水位，自動切斷電源并報警）、安全閥保護（鍋爐壓力超過工作壓力，自動泄氣降壓），確保鍋爐在各種工況下萬無一失，安全到家。
8、有機組合的機電一體化外觀，精巧新穎、結構緊湊、少占空間，方便運輸、安裝。
9、采用新型隔熱保溫材料和優質白色彩鋼板包裝，重量較輕，保溫性能好，美觀大方，不易銹蝕。



1、鍋爐管道、閥門、儀表等安裝完畢后，檢查和清理鍋爐內部，關閉人孔、手孔，然后按下列步驟進行水壓試驗：
⑴　水壓試驗時，周圍氣溫應高于5℃，低于5℃時必須有防凍措施。水壓試驗用的水應保持高于周圍露點的溫度以防鍋爐表面結露，但也不宜溫度過高以防止引起汽化和過大的溫差應力，一般為20～70℃左右。
⑵　鍋爐進行水壓試驗時，水壓應緩慢地升降。當水壓上升到工作壓力時，應暫停升壓，檢查有無漏水或異?，F(xiàn)象，然后再升到試驗壓力。鍋爐應在試驗壓力下保持20min，然后降到工作壓力進行檢查。檢查期間壓力應保持不變。
2、鍋爐進行水壓試驗，符合下列條件為合格：
⑴　在受壓元件金屬壁和焊縫上沒有水珠和水霧；
⑵　水壓試驗后沒有發現殘余變形。
鍋爐分類
可以從不同角度出發對鍋爐進行分類：
1.按結構形式可分為鍋殼鍋爐（火管鍋爐）、水管鍋爐和水火管鍋爐。
2.按用途不同可分為電站鍋爐、工業鍋爐、生活鍋爐等。
3.按容量大小可分為大型鍋爐、中型鍋爐和小型鍋爐。習慣上，蒸發量大于100t／h的鍋爐為大型鍋爐，蒸發量20～100t／h的鍋爐為中型鍋爐，蒸發量小于20t／h的鍋爐為小型鍋爐。
4.按蒸汽壓力大小可分為低壓鍋爐（p≤2.5MPa）、中壓鍋爐（2.5MP＜p≤5.9MPa）、高壓鍋爐（p＝9.8MPa）、超高壓鍋爐（p＝13.7MPa）等。
5.按燃料和能源種類不同可分為燃煤鍋爐、燃油鍋爐、燃氣鍋爐、廢熱（余熱）鍋爐等。
6.按燃料在鍋爐中的燃燒方式可分為層燃爐、沸騰爐、室燃爐。
7.按工質在蒸發系統的流動方式可分為自然循環鍋爐、強制循環鍋爐、直流鍋爐等。
