鍋爐系統設計概況
鍋爐及其系統的設計符合有關節能法律、法規、安全技術規范及其相應標準的要求。鍋爐爐膛結構設計合理，與設計燃料品種相適應，保證安全、穩定、高效燃燒。受熱面布置合理，選取合理經濟的煙氣流速，減小煙氣側的阻力。合理設置檢修們（孔），便于受熱面清灰、清垢、保養和維修。當對流受熱面易集灰時，應當設置清灰裝置。鍋爐門（孔）、應當采用密封結構，保證鍋爐漏風系統在設計要求之內。
鍋爐房系統設計時應當在保證安全性能的前提下，充分提高能源利用效率，減少水、電、自用熱以及其它消耗，促進熱能回收和梯級利用。鍋爐房設備布置時應當盡量減少管道、煙風道的長度及其彎頭數量，從而減少流動阻力。一次風道宜采用圓形結構，并考慮其膨脹及其吊掛支撐。
10噸柴油熱水鍋爐



安裝前的準備工作
1、確定安裝單位。安裝單位必須具有相應的鍋爐安裝資格?。?br /> 2、辦理告知手續。安裝前到當地質量技術監督部門辦理安裝告知手續！！
3、安裝質量分段驗收和水壓試驗，由鍋爐安裝單位和使用單位共同進行，總體驗收收時還應有鍋爐壓力容器安全監察機構代表參加！！
4、安裝驗收合格后，由鍋爐使用單位持有關資料到當地質量技術監督行政部門鍋爐壓力容器安全監察機構辦理鍋爐登記手續，取得鍋爐使用登記證后方可投入使用??！
5、本鍋爐必須有質量技術監督部門考試合格的司爐人員操作運行！！

冷凝器的安裝

、冷凝器系組件出廠，安裝前應檢查冷凝器管進出煙口法蘭螺栓孔是否分別與鍋爐及煙囪接管匹配（石棉編繩）；2

3、冷凝器為非承壓設備，嚴禁承壓使用。



10噸柴油熱水鍋爐
調試前的檢查工作：
1. 電源檢查：電源為三相四線制380V/50Hz，變壓器容量應滿足鍋爐總容量的要求。
2. 鍋爐房檢查：鍋爐房應具有良好的通風散熱條件，無結露或滴水，無粉塵、無腐蝕、無易燃易爆物品，室內照明良好。
3. 電控柜檢查：控制柜內部接線正確，無短路、散亂和松動現象，無明顯外露導線。各類元器件、儀表、開關等完好，標識清晰，無操作松動現象；
4. 鍋爐本體檢查：爐體應無較大損傷，附件安裝妥當、符合要求，電熱管組裝完好無損。充水后應無滲漏現象（尤其是電熱管組密封處）；
5. 控制柜與鍋爐連接線的截面積規格是否滿足功率要求，導線兩頭銅片壓焊是否牢固，接線是否規范、牢固；
6. 管道系統檢查：管道連接正確，無泄漏現象，管路上儀表工作正常，系統已沖洗除污；
7. 水泵檢查：連接方向正確，用手撥動水泵電機葉輪，轉動靈活；
8. 相關設備、閥門、儀表等已調至正常工作位置，整個系統處于可運行狀態。

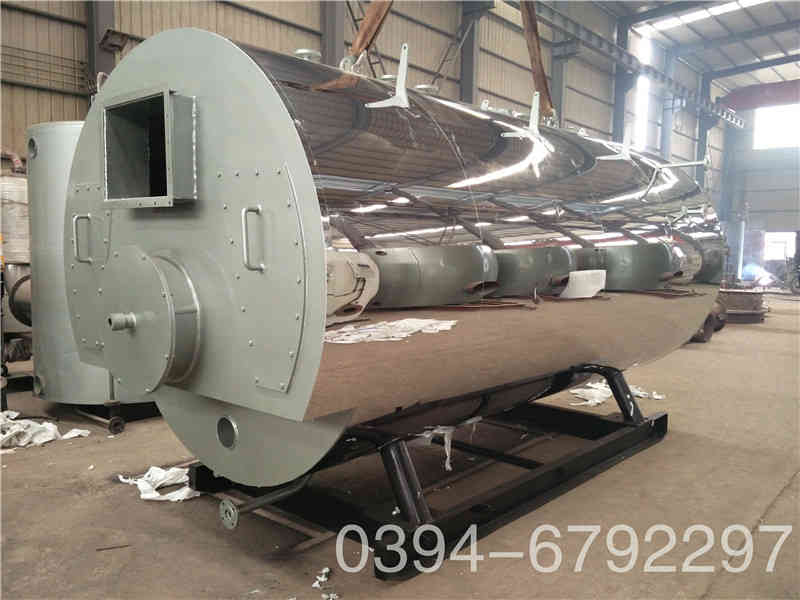

<span style="" mso-spacerun:"yes";font-family:宋體;font-size:14.0000pt;"="">CWNS系列燃油(氣)鍋爐為臥式快裝中心回燃火管鍋爐。燃料由外界氣源進入燃燒器通過自動調節、自動點火功能產生高溫火焰，由爐膽前端進入燃燒室內，至回燃室管板后從爐膽內沿壁折返后流到鍋爐前煙箱，完成了和第二回程，然后由前煙箱體進入對流受熱面從后煙箱后部離開鍋爐到囪排入大氣，完成了第三回程。鍋爐裝置有前后煙箱，使鍋爐檢修方便。鍋爐配置技術性能良好的工業燃燒器，采用了燃燒自動比例調節，給水自動調節，程序啟停，全自動運行等先進技術，并具有超高汽壓、熄火等自動保護功能。該型鍋爐具有結構緊湊、安全可靠、操作簡便、安裝迅速、污染少、噪音低、效率高等特點。



a) 日常檢查與維護：
電熱鍋爐采取全自動控制運行方式，無需專人值守（手動時則需專人值守），但應派一名熟練操作員定期對系統進行檢查，以維持系統的正常、合理運行，檢查應注意以下幾方面：
1、檢查電控柜各元器件導線接點是否可靠，有無松動和異常發熱現象，及時分析原因并采取得適當措施；
2、檢查各閥門、管路、電熱管組密封處是否有滲漏水現象，并及時采取措施排除；
3、檢查電機、水泵、交流接觸器聲音是否正常，及時分析原因和排除故障；
4、檢查進、出水溫度及壓力是否正常，工作電流、電壓是否正常，超溫、超壓、缺水保護等是否處于正常有效工作狀態；
1、檢查接地線是否良好、牢靠，以保證設備人身安全；
2、人員對每次巡檢做好相關記錄。
汽水系統：自來水通過水處理設備，硬度由6mol/L降至0.03mol/L,送至儲水箱，然后通過給水系統送到冷凝器加熱，溫度達45℃，進入儲水箱，通過給水泵進入爐內，經過加熱飽和蒸汽溫度達到193℃，由主汽閥進入分氣缸，然后至用戶。
燃燒系統：燃氣系統直接通過燃氣管道送至燃燒機進行燃燒；燃油系統先儲存在儲油罐中，然后通過泵送至日用油箱，再送至燃燒器進行燃燒。
煙風系統：燃料在燃燒室內經過燃燒生成高溫煙氣，經燃燒室到達回燃室，充分燃燒后經過對流管束到前煙箱，在前煙箱回轉通過第二對流管束達到后煙箱，形成三回程。然后經過冷凝器換熱以后經由煙囪排向大氣。
