汽水系統：自來水通過水處理設備，硬度由6mol/L降至0.03mol/L,送至儲水箱，然后通過給水系統送到冷凝器加熱，溫度達45℃，進入儲水箱，通過給水泵進入爐內，經過加熱飽和蒸汽溫度達到193℃，由主汽閥進入分氣缸，然后至用戶。
燃燒系統：燃?xì)庀到y(tǒng)直接通過燃?xì)夤艿浪椭寥紵龣C(jī)進行燃燒；燃油系統先儲存在儲油罐中，然后通過泵送至日用油箱，再送至燃燒器進行燃燒。
煙風系統：燃料在燃燒室內經過燃燒生成高溫?zé)煔?，?jīng)燃燒室到達回燃室，充分燃燒后經過對流管束到前煙箱，在前煙箱回轉通過第二對流管束達到后煙箱，形成三回程。然后經過冷凝器換熱以后經由煙囪排向大氣。
30萬大卡熱水鍋爐



a) 鍋爐本體安裝：
1. 安裝前應根據供貨清單進行檢查驗收，合格后方可進行安裝。安裝單位在安裝前準備好必要的設備及工具，有關人員應熟悉有關規范標準及其他技術資料，應有技術人員負責現場技術工作，必要時應制定安裝工藝等技術文件。
2. 鍋爐本體基礎應高出地面100~150mm，四周應設排水溝，基礎不平度≤5‰，鍋爐基礎驗收合格后方能進行本體安裝；
3. 鍋爐和系統的信號管、排水管出口應置于排水溝可見處，排水溝用鑄鐵柵欄覆蓋；
4. 鍋爐就位后，一般無需地腳螺栓固定，如若固定必須考慮鍋爐自由膨脹；
5. 鍋爐外部管道安裝時，嚴禁將管道或其他設備的熱膨脹應力作用于鍋爐本體上；
6. 鍋爐本體就近埋設鋼板接引地線，接地電阻小于4Ω。



30萬大卡熱水鍋爐
㈡ 煮爐
⑴ 鍋爐各零部件安裝完畢，系統正常，水壓試驗合格，確認各部件均能安全啟動運轉的條件下即可煮爐。煮爐的目的是為了清除鍋爐內部的雜物和油污，煮爐時爐內需加入適當?shù)钠?，去掉油污等物?br /> ⑵ 煮爐可采用純堿（Na2CO3）或（Na3PO4·12H2O）等品，其用量以鍋爐容積計，前者為5k/m3，后者為3k/m3。煮爐所用上述物應配制成濃度為20%的均勻溶液，不得將固體品直接加入爐內。
⑶ 將已處理的軟水注入爐內，上水速度要緩慢，進水溫度一般不高于40℃。當水位在低水位時，即關閉給水閥，觀察鍋爐水位是否穩定。加入爐水時鍋筒上應打開空氣閥，排出爐體內的空氣。進水完畢，應檢查鍋爐人孔蓋、手孔蓋、法蘭結合面、排污等有無泄漏現象。
⑷ 鍋爐點火，開始用單段微火燃燒，12小時內鍋爐保持不起壓力為準。隨后鍋爐壓力緩慢升到0.4MPa維持12小時。然后停止燃燒，讓壓力逐漸降至0.1MPa，水溫低于70℃，開啟排污閥讓爐水全部放盡。
⑸ 壓力降至0MPa待鍋爐冷卻方可開啟人孔，用清水沖洗鍋爐內部，并檢查至無油垢時，才算煮爐完畢，否則再按上述要求，再次煮爐。
煮爐結束后，應交替進行持續上水和排污，直到水質達到運行標準；然后應停爐排水，沖洗鍋爐內部和液接觸過的閥門，并應清除鍋筒內部的沉積物，檢查排污閥有無堵塞現象。
◆ 凡鍋爐人孔、手孔打開后，在關閉人孔、手孔時須更換密封襯墊。
安全附件、閥門、儀表、管道及附件的安裝
汽水系統安裝應符合TS 0001-2012《鍋爐安全技術監察規程》的規定：
1. 管道、閥門、儀表的安裝應按照自動控制的要求（或者電控柜線路圖）以及有關圖紙進行安裝。
2.燃料供應管道應裝流量計，且該流量計必須同時具備指示、積算、記錄功能；同時還必須安裝指示燃料溫度的溫度表和和指示燃料壓力的壓力表；
3、安全閥應在水壓試驗后鉛直安裝，安全閥應接裝排汽管，將排汽導向鍋爐房外安全處，并有足夠的流通截面積，保證排汽暢通；
4、進鍋爐前給水管道上必須安裝具有指示、積算、記錄功能的流量計；
5、排污管接至排污溝或其它安全處，管道應固定，防止排污時移位或發生反擊燙傷事故等；
6、總汽閥以外的蒸汽管道由使用單位配接，在總汽閥管道上至少有一個彎頭，否則應加裝伸縮管，管道外壁應加保溫層；



無論噸位多大，鍋爐的工作原理基本相同。
鍋爐的作用是將燃料的化學能轉變?yōu)闊崮?，并利用熱能加熱鍋?nèi)的水使之成為具有足夠數量和一定質量（汽溫、汽壓）的過熱蒸汽，供汽輪機使用?，F(xiàn)在火力發電廠的鍋爐容量大、參數高、技術復雜、機械化和自動化水平高，所以燃料主要是煤，并且煤在燃燒之前先制成煤粉，然后送入鍋爐在爐膛中燃燒放熱。概括地說，鍋爐是主要工作過程就燃料的燃燒、熱量的傳遞、水的加熱與汽化和蒸汽的過熱等。
整個鍋爐由鍋爐本體和輔助設備兩部分組成。
省煤器。位于鍋爐尾部垂直煙道，利用煙氣余熱加熱鍋爐給水，降低排煙溫度，提高鍋爐效率，節約燃料。

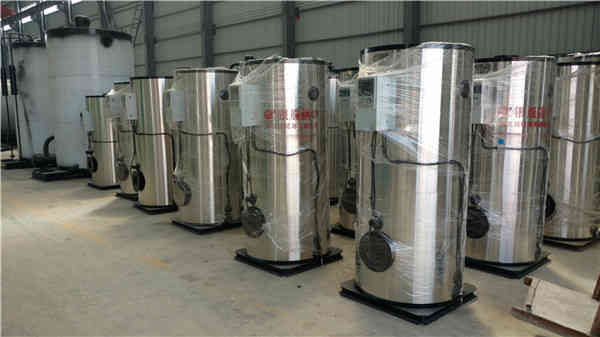

CLDR（CWDR）系列全自動電熱鍋爐是用二次能源——電，作為熱源的鍋爐，可替代燃煤、燃油、燃?xì)獾纫陨镒魅剂系腻仩t，可用于供給采暖和生活熱水，亦可生產蒸汽作工業、生活用。它具有環保效果好（是真正的環保產品）、自動化程度高、熱效率高（可達98%）、安全可靠、占地小、投資少、安裝操作方便等優點。適用于對環保條件要求高，地面擁擠的大城市、風景區、賓館、科研機構、醫院、學校、機關等使用，也適用于水電、火電資源豐富的中小城鎮、供電所、變電站等使用。<span style="" mso-spacerun:"yes";font-family:宋體;font-size:14.0000pt;"="">
