鍋爐房設計規范50041-2008
4鍋爐房的布置
4.1位置的選擇
4.1.1 鍋爐房位置的選擇，應根據下列因素分析后確定：
1 應靠近熱負荷比較集中的地區，并應使引出熱力管道和室外管網的布置在技術、經濟上合理；
2 應便于燃料貯運和灰渣的排送，并宜使人流和燃料、灰渣運輸?shù)奈锪鞣珠_；
3 擴建端宜留有擴建余地；
4 應有利于自然通風和采光；
5 應位于地質條件較好的地區；
6 應有利于減少煙塵、有害氣體、噪聲和灰渣對居民區和主要環境保護區的影響，全年運行的鍋爐房應設置于總體小頻率風向的上風側，季節性運行的鍋爐房應設置于該季節大頻率風向的下風側，并應符合環境影響評價報告提出的各項要求；
7 燃煤鍋爐房和煤氣發生站宜布置在同一區域內；
8 應有利于凝結水的回收；
9 區域鍋爐房尚應符合城市總體規劃、區域供熱規劃的要求；
10 易燃、易爆物品生產企業鍋爐房的位置，除應滿足本條上述要求外，還應符合有關專業規范的規定。
4.1.2鍋爐房宜為的建筑物。
4.1.3 當鍋爐房和其他建筑物相連或設置在其內部時，嚴禁設置在人員密集場所和重要部門的上一層、下一層、貼鄰位置以及主要通道、疏散口的兩旁。并應設置在首層或地下室一層靠建筑物外墻部位。
4.1.4住宅建筑物內，不宜設置鍋爐房。
4.1.5采用煤粉鍋爐的鍋爐房，不應設置在居民區、風景名勝區和其他主要環境保護區內。
4.1.6采用循環流化床鍋爐的鍋爐房，不宜設置在居民區。
4.2建筑物、構筑物和場地的布置
4.2.1 鍋爐房區域內的各建筑物、構筑物的平面布置和空間組合，應緊湊合理、功能分區明確、建筑簡潔協調、滿足工藝流程順暢、安全運行、方便運輸、有利安裝和檢修的要求。
4.2.2 新建區域鍋爐房的廠前區規劃，應與所在區域規劃相協調。鍋爐房的主體建筑和附屬建筑，宜采用整體布置。鍋爐房區域內的建筑物主立面，宜面向主要道路，且整體布局應合理、美觀。
4.2.3 工業鍋爐房的建筑形式和布局，應與所在企業的建筑風格相協調；民用鍋爐房、區域鍋爐房的建筑形式和布局，應與所在城市(區域)的建筑風格相協調。
4.2.4 鍋爐房區域內的各建筑物、構筑物與場地的布置，應充分利用地形，使挖方和填方量小，排水順暢，且應防止水流人地下室和管溝。
4.2.5 鍋爐間、煤場、灰渣場、貯油罐、燃?xì)庹{(diào)壓站之間以及和其他建筑物、構筑物之間的間距，應符合現行標準《建筑設計防火規范》50016、《城鎮燃?xì)庠O(shè)計規范》50028及有關標準規定，并滿足安裝、運行和檢修的要求。
4.2.6 運煤系統的布置應利用地形，使提升高度小、運輸距離短。煤場、灰渣場宜位于主要建筑物的全年小頻率風向的上風側。
4.2.7 鍋爐房建筑物室內底層標高和構筑物基礎頂面標高，應高出室外地坪或周圍地坪0.15m及以上。鍋爐間和同層的輔助間地面標高應一致。
4.3鍋爐間、輔助間和生活間的布置
4.3.1單臺蒸汽鍋爐額定蒸發量為1～20t／h或單臺熱水鍋爐額定熱功率為O.7～14Mw的鍋爐房，其輔助間和生活間宜貼鄰鍋爐間固定端一側布置。單臺蒸汽鍋爐額定蒸發量為35～75t/h或單臺熱水鍋爐額定熱功率為29～70Mw的鍋爐房，其輔助間和生活間根據具體情況，可貼鄰鍋爐間布置，或單獨布置。
產品基本要求：
1）.對燃料必須符合燃燒設備自身的設計使用要求，對燃料的成分、熱值、雜質等必須符合燃燒設備及鍋爐產品的設計要求。
2）、鍋爐輔機設備與供水設備及其它配套的設備，如果用戶不需要我公司提供，則必須保證用戶自己提供的設備符合我公司產品設計的要求，如因用戶配套設備的問題而引起產品任何質量問題的，本公司概不負責；如用戶需要自己配套其它設備的，必須按公司的提供的要求進行配套設備的購買，且購買回來的產品必須經過我公司的確認。
3）.鍋爐長期停運必須做好停爐的保養，以防腐蝕；再次投入運行前，應進行詳細的檢查，并特別注意對輔機的檢查，以防通電后燒毀電機及發生其它事故；在用中的鍋爐，必須定期不定期的檢查與保養閥門、儀表、輔機設備、煙風系統、燃料系統等，確保全部設備及格配件正常。
5）.鍋爐給水必須達到/T1576-2008《工業鍋爐水質》的要求，這關系到鍋爐安全和節約燃料。
6）.對產品的安裝，必須找有相應安裝資格的單位進行，且安裝質量除了使用單位需要驗收外，還必須由質量技術監督部門驗收合格，安裝必須確保所有設備安裝符合產品設計規定的要求。

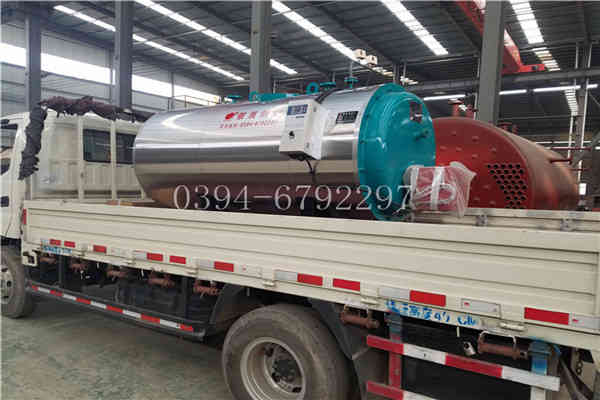

三噸冷凝蒸汽鍋爐

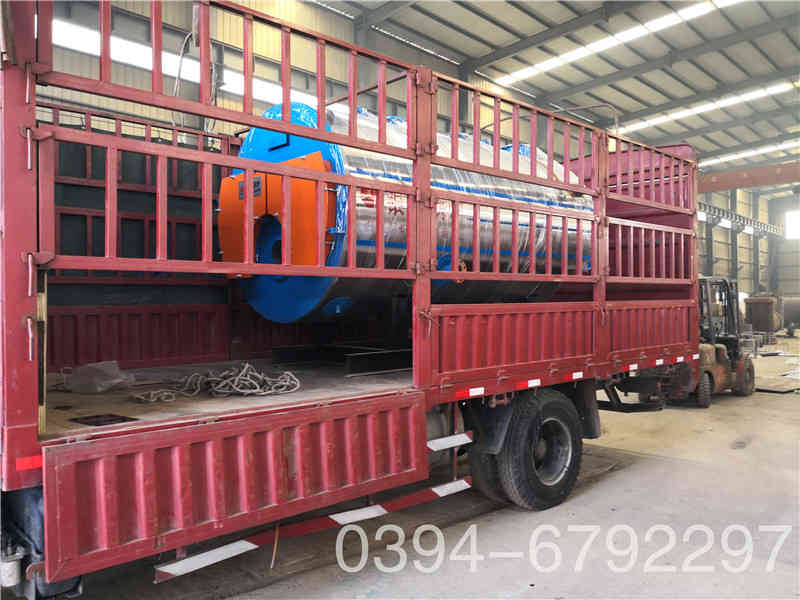

1、WNS型臥式鍋爐出廠時，一般分件包裝情況如下：
鍋爐主機：整體出廠（鍋爐本體、外包裝及保溫層、前后煙箱、平臺扶梯等）；
2、扶梯、水位平衡筒、煙囪、取樣冷卻器、水處理設備等；
3、安全附件:鍋爐配備有安全閥、水位計、水位報警器、壓力表、壓力控制器、測溫儀表、閥門、給水設備、控制柜；
4、安裝兩臺或兩臺以上的，應注意組件的標識；
5、技術文件：
⑴　鍋爐安裝使用說明書一份；
⑵　安全附件、儀表管路圖一份；
⑶　鍋爐總圖一份；
⑷　地基一份；
⑸　鍋爐本體圖一份；
鍋爐是一個整體設備，鍋爐，燃燒機，以及鍋爐燃料必須匹配，才能發揮佳效果。提到鍋爐首先要提到安全，安全是鍋爐永恒的定義。傳統鍋爐皆以金屬管將與水高溫火焰隔開，以熱傳導的方式將水與高溫，煙氣進行熱交換，不但結構復雜，而且熱交換的效率完全取決于金屬管的導熱系數，當鍋爐的水加熱到60--70度的時候，鍋爐容易結垢，而且不易清理，而嚴重且水垢嚴重影響了鍋爐的導熱性能，降低鍋爐熱效率，更嚴重的引起鍋爐，

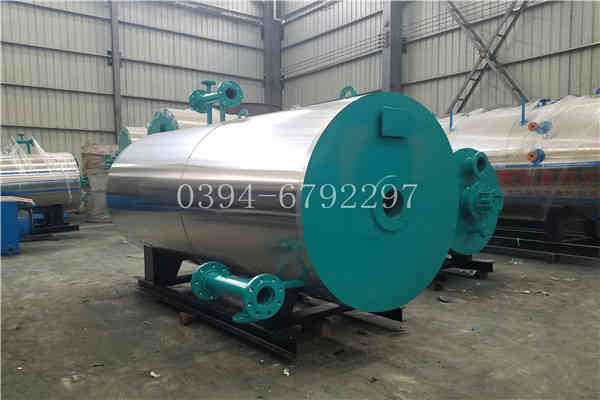

三噸冷凝蒸汽鍋爐
通電試運行：
系統經專業技術人員檢查無誤后，方可通電進行調試。
a、 系統有“自動”和“手動”兩種工作狀況，調試時應先選用“手動”模式，將控制柜上的選擇開關旋至“手動”檔；
b、 合上電源、電源指示燈、相關儀表都應有指示或顯示；
c、 根據實際運行要求，在儀表上設定相關參數：如溫度上限、溫度下限、溫度極限、壓力極限等；
d、 采用“點動”方式啟動循環水泵，觀察泵的轉向是否正確，若反向運轉，則切斷電源，倒接電機電源接線至轉向正確；
e、 手動運行正常后，則將“選擇開關”撥到“自動”檔，讓系統自動運行，觀察系統運行是否正常，各儀表是非工作正常；
f、 若出現異常情況，按下電控柜面板上的“急停”按鈕，可無條件切斷系統運行，檢修后再按此按鈕，系統將自動恢復運行；
、 試運轉正常后，連續觀察系統運行24小時，仔細觀察是否有異常現象，若無異常，鍋爐可正式投入使用；
h、 系統運行過程中可通過檢測或觀察儀表的有關數據判斷鍋爐的工作情況；
i、 連續運行8小時，仔細檢查鍋爐運行情況，評估鍋爐是否達到設計要求。
1. 管道系統的安裝必須符合有關規程、標準的要求。應嚴格按設計要求進行；
2. 鍋爐外部接管及閥門等附件重量不得由鍋爐本體承受，外部接管與鍋爐連接處應使用柔性接頭，嚴禁將管道的熱膨脹應力作用于鍋爐本體上；
3. 常壓熱水鍋爐必須有通大氣口或起通大氣作用的管道，其尺寸不小于鍋爐本體通大氣口尺寸，并接至室外，應考慮防雨、雜物及防雷擊措施。承壓型熱水鍋爐及蒸汽鍋爐安全閥的泄壓管應接至室外，疏水管應單獨引至排水溝，不得在疏水管道上裝設閥門。
4. 鍋爐排水（污）管應接至排水溝。
5. 熱水系統管道應有入口過濾裝置、安全裝置和排污及排氣閥、溫度計等；
6. 熱水及蒸汽管道應保溫，冷水管道應防凍；
7. 管道安裝完后應進行耐壓試驗，試驗壓力及試驗方法、合格標準見“蒸汽鍋爐安全技術監察規程”、“熱水鍋爐安全技術監察規程”。



a) 鍋爐本體安裝：
1. 安裝前應根據供貨清單進行檢查驗收，合格后方可進行安裝。安裝單位在安裝前準備好必要的設備及工具，有關人員應熟悉有關規范標準及其他技術資料，應有技術人員負責現場技術工作，必要時應制定安裝工藝等技術文件。
2. 鍋爐本體基礎應高出地面100~150mm，四周應設排水溝，基礎不平度≤5‰，鍋爐基礎驗收合格后方能進行本體安裝；
3. 鍋爐和系統的信號管、排水管出口應置于排水溝可見處，排水溝用鑄鐵柵欄覆蓋；
4. 鍋爐就位后，一般無需地腳螺栓固定，如若固定必須考慮鍋爐自由膨脹；
5. 鍋爐外部管道安裝時，嚴禁將管道或其他設備的熱膨脹應力作用于鍋爐本體上；
6. 鍋爐本體就近埋設鋼板接引地線，接地電阻小于4Ω。
