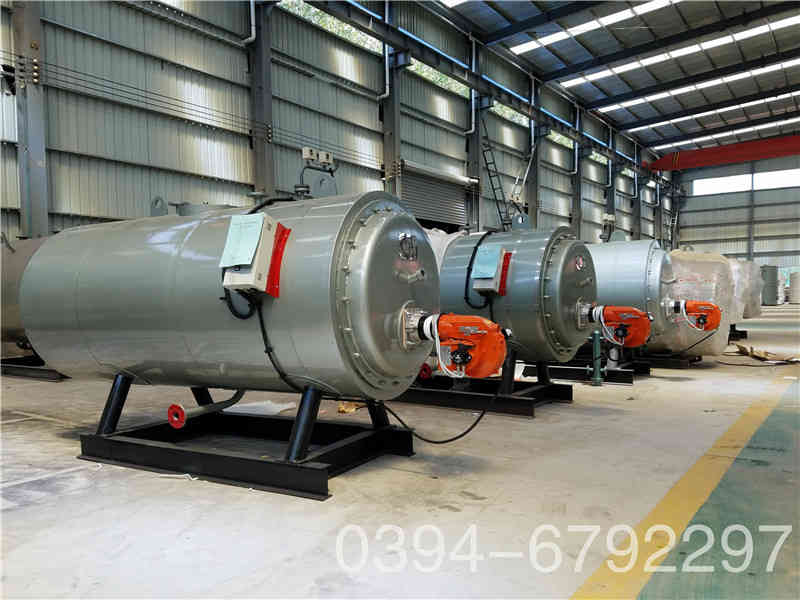

WNS系列蒸汽鍋爐是鍋殼式、波形爐膽、螺紋煙管型節能鍋爐，采用三回程濕背式結構，燃料在爐膽內燃燒產生高溫?zé)煔?，?jīng)回燃室→對流管束→前煙箱→第二對流管束→后煙箱→常壓冷凝器→煙囪排入大氣。爐膽在設計中采用波形爐膽，能較好的與火焰形狀相適應，保證了燃燒充分，波形爐膽降低了爐膽剛性，減小了變形應力，可保證制造質量。同時在回燃室安裝了檢查孔或彈簧式防爆檢查門，本體上設置的人孔有利于鍋爐的安全運行及維修。鍋爐安全控制嚴格按照NB/T47034-2013《工業鍋爐技術條件》和有關規程規定執行。
汽水系統：水處理設備→軟化水→儲水箱→水泵→冷凝器→儲水箱→給水泵→鍋爐→汽水分離器→主蒸汽閥→分汽缸→用熱主體。



小型電加熱熱水鍋爐
1. 電控柜為開啟式結構，一般前后門均可打開，電控柜基礎應高出地面100~150mm，根據電控柜尺寸預埋角鋼。用螺栓將電控柜連接固定在基礎上，前后空間不小于1000mm，以便檢修。小型鍋爐電控柜與鍋爐本體組合成一整體出廠（小于0.35MW的立式鍋爐）；
2. 檢查控制柜無損壞，內部接線無松動、脫落現象；
3. 接線前先閱讀隨機附帶的相關電氣原理圖；
4. 用戶電源線接到開關端頂部銅排上，柜外控制線接到柜體內的接線端子上；
5. 電控柜就近埋設鋼板接引地線，接地電阻小于4Ω；
6. 導線規格應符合要求，宜使用套管保護，走暗線，三相動力線必須是三相四線制；
7. 接線完畢后，仔細檢查是否正確、牢固。
1、WNS型臥式鍋爐出廠時，一般分件包裝情況如下：
鍋爐主機：整體出廠（鍋爐本體、外包裝及保溫層、前后煙箱、平臺扶梯等）；
2、扶梯、水位平衡筒、煙囪、取樣冷卻器、水處理設備等；
3、安全附件:鍋爐配備有安全閥、水位計、水位報警器、壓力表、壓力控制器、測溫儀表、閥門、給水設備、控制柜；
4、安裝兩臺或兩臺以上的，應注意組件的標識；
5、技術文件：
⑴　鍋爐安裝使用說明書一份；
⑵　安全附件、儀表管路圖一份；
⑶　鍋爐總圖一份；
⑷　地基一份；
⑸　鍋爐本體圖一份；



4.3.2鍋爐房集中儀表控制室，應符合下列要求：
1 應與鍋爐間運行層同層布置；
2 宜布置在便于司爐人員觀察和操作的爐前適中地段；
3 室內光線應柔和；
4 朝鍋爐操作面方向應采用隔聲玻璃大觀察窗；
5 控制室應采用隔聲門；
6 布置在熱力除氧器和給水箱下面及水泵間上面時，應采取有效的防振和防水措施。
4.3.3容量大的水處理系統、熱交換系統、運煤系統和油泵房，宜分別設置各系統的就地機柜室。
4.3.4鍋爐房宜設置修理間、儀表校驗間、化驗室等生產輔助間，并宜設置值班室、更衣室、浴室、廁所等生活間。當就近有生活間可利用時，可不設置。二、三班制的鍋爐房可設置休息室或與值班更衣室合并設置。鍋爐房按車間、工段設置時，可設置辦公室。
4.3.5化驗室應布置在采光較好、噪聲和振動影響較小處，并使取樣方便。
4.3.6鍋爐房運煤系統的布置宜使煤自固定端運入鍋爐爐前。
4.3.7鍋爐房出入口的設置，必須符合下列規定：
l 出入口不應少于2個。但對鍋爐房，當爐前走道總長度小于12m，且總建筑面積小于200m。時，其出入口可設1個：
2非鍋爐房，其人員出入口必須有1個直通室外；
3鍋爐房為多層布置時，其各層的人員出入口不應少于2個。樓層上的人員出入口，應有直接通向地面的安全樓梯。
4.3.8鍋爐房通向室外的門應向室外開啟，鍋爐房內的工作間或生活間直通鍋爐間的門應向鍋爐間內開啟。
4.4工藝布置
4.4.1 鍋爐房工藝布置應確保設備安裝、操作運行、維護檢修的安全和方便，并應使各種管線流程短、結構簡單，使鍋爐房面積和空間使用合理、緊湊。
4.4.2 建筑氣候年日平均氣溫大于等于25℃的日數在80d以上、雨水相對較少的地區，鍋爐可采用露天或半露天布置。當鍋爐采用露天或半露天布置時，除應符合本規范第4.4.1條的規定外，尚應符合下列要求：
1 應選擇適合露天布置的鍋爐本體及其附屬設備；
2 管道、閥門、儀表附件等應有防雨、防風、防凍、防腐和減少熱損失的措施；
3 應將鍋爐水位、鍋爐壓力等測量控制儀表，集中設置在控制室內。
4.4.3風機、水箱、除氧裝置、加熱裝置、除塵裝置、蓄熱器、水處理裝置等輔助設備和測量儀表露天布置時，應有防雨、防風、防凍、防腐和防噪聲等措施。
居民區內鍋爐房的風機不應露天布置。
4.4.4鍋爐之間的操作平臺宜連通。鍋爐房內所有高位布置的輔助設施及監測、控制裝置和管道閥門等需操作和維修的場所，應設置方便操作的安全平臺和扶梯。閥門可設置傳動裝置引至樓(地)面進行操作。
4.4.5鍋爐操作地點和通道的凈空高度不應小于2m，并應符合起吊設備操作高度的要求。在鍋筒、省煤器及其他發熱部位的上方，當不需操作和通行時，其凈空高度可為0.7m。
4.4.6鍋爐與建筑物的凈距，不應小于表4.4.6的規定，并應符合下列規定：
1當需在爐前更換鍋管時，爐前凈距應能滿足操作要求。大于6t/h的蒸汽鍋爐或大于4.2Mw的熱水鍋爐，當爐前設置儀表控制室時，鍋爐前端到儀表控制室的凈距可減為3m；
2當鍋爐需吹灰、撥火、除渣、安裝或檢修螺旋除渣機時，通道凈距應能滿足操作的要求；裝有快裝鍋爐的鍋爐房，應有更新整裝鍋爐時能順利通過的通道；鍋爐后部通道的距離應根據后煙箱能否旋轉開啟確定。
鍋爐的安裝應遵循TS 0001-2012《鍋爐安全技術監察規程》有關蒸汽鍋爐的要求及NB/T47034-2013《工業鍋爐技術條件》、TS 0002-2010《鍋爐節能技術監督管理規程》、50273-2009《鍋爐安裝工程施工及驗收規范》、鍋爐圖紙及《安裝使用說明書》規定進行；
鍋爐主機運到安裝地點后，應先校核鍋爐中心線是否與地基上劃出的中心線和輪廓線相符合，然后檢查底座和地基的接觸是否良好，如有空隙應加墊鐵。
