4.3.2鍋爐房集中儀表控制室，應符合下列要求：
1 應與鍋爐間運行層同層布置；
2 宜布置在便于司爐人員觀察和操作的爐前適中地段；
3 室內光線應柔和；
4 朝鍋爐操作面方向應采用隔聲玻璃大觀察窗；
5 控制室應采用隔聲門；
6 布置在熱力除氧器和給水箱下面及水泵間上面時，應采取有效的防振和防水措施。
4.3.3容量大的水處理系統、熱交換系統、運煤系統和油泵房，宜分別設置各系統的就地機柜室。
4.3.4鍋爐房宜設置修理間、儀表校驗間、化驗室等生產輔助間，并宜設置值班室、更衣室、浴室、廁所等生活間。當就近有生活間可利用時，可不設置。二、三班制的鍋爐房可設置休息室或與值班更衣室合并設置。鍋爐房按車間、工段設置時，可設置辦公室。
4.3.5化驗室應布置在采光較好、噪聲和振動影響較小處，并使取樣方便。
4.3.6鍋爐房運煤系統的布置宜使煤自固定端運入鍋爐爐前。
4.3.7鍋爐房出入口的設置，必須符合下列規定：
l 出入口不應少于2個。但對鍋爐房，當爐前走道總長度小于12m，且總建筑面積小于200m。時，其出入口可設1個：
2非鍋爐房，其人員出入口必須有1個直通室外；
3鍋爐房為多層布置時，其各層的人員出入口不應少于2個。樓層上的人員出入口，應有直接通向地面的安全樓梯。
4.3.8鍋爐房通向室外的門應向室外開啟，鍋爐房內的工作間或生活間直通鍋爐間的門應向鍋爐間內開啟。
4.4工藝布置
4.4.1 鍋爐房工藝布置應確保設備安裝、操作運行、維護檢修的安全和方便，并應使各種管線流程短、結構簡單，使鍋爐房面積和空間使用合理、緊湊。
4.4.2 建筑氣候年日平均氣溫大于等于25℃的日數在80d以上、雨水相對較少的地區，鍋爐可采用露天或半露天布置。當鍋爐采用露天或半露天布置時，除應符合本規范第4.4.1條的規定外，尚應符合下列要求：
1 應選擇適合露天布置的鍋爐本體及其附屬設備；
2 管道、閥門、儀表附件等應有防雨、防風、防凍、防腐和減少熱損失的措施；
3 應將鍋爐水位、鍋爐壓力等測量控制儀表，集中設置在控制室內。
4.4.3風機、水箱、除氧裝置、加熱裝置、除塵裝置、蓄熱器、水處理裝置等輔助設備和測量儀表露天布置時，應有防雨、防風、防凍、防腐和防噪聲等措施。
居民區內鍋爐房的風機不應露天布置。
4.4.4鍋爐之間的操作平臺宜連通。鍋爐房內所有高位布置的輔助設施及監測、控制裝置和管道閥門等需操作和維修的場所，應設置方便操作的安全平臺和扶梯。閥門可設置傳動裝置引至樓(地)面進行操作。
4.4.5鍋爐操作地點和通道的凈空高度不應小于2m，并應符合起吊設備操作高度的要求。在鍋筒、省煤器及其他發熱部位的上方，當不需操作和通行時，其凈空高度可為0.7m。
4.4.6鍋爐與建筑物的凈距，不應小于表4.4.6的規定，并應符合下列規定：
1當需在爐前更換鍋管時，爐前凈距應能滿足操作要求。大于6t/h的蒸汽鍋爐或大于4.2Mw的熱水鍋爐，當爐前設置儀表控制室時，鍋爐前端到儀表控制室的凈距可減為3m；
2當鍋爐需吹灰、撥火、除渣、安裝或檢修螺旋除渣機時，通道凈距應能滿足操作的要求；裝有快裝鍋爐的鍋爐房，應有更新整裝鍋爐時能順利通過的通道；鍋爐后部通道的距離應根據后煙箱能否旋轉開啟確定。
CLDR（CWDR）系列電熱鍋爐是機電一體化設備，采用進口PLC可編程控制器，系統的全自動運行通過編程來實現。主要有以下功能：
1、 梯式加載：系統自動運行，分時啟動每級電熱管（時間間隔可以任意設定），從而避免了對電網的沖擊；
2、 電熱元件循環投切：電熱元件可循環投切，即先投先切，后投后切，使各接觸器及電加熱元件使用時間及動作頻率相同，從而提高各電器元件使用壽命；
3、 缺水保護：當鍋爐本體中水位不夠時，系統將報警，并停止運行，補水后自動投入運行；
4、 溫度設定、自動調溫、超溫保護：可在電控柜上設定溫度上、下限（100℃以內的熱水）；當系統溫度低于下限設定值時，每隔一定時間（可以任意修改）自動增加一組電熱管投入運行。當溫度高于溫度上限設定值時，每隔一定時間自動減少一組電熱管加熱，當溫度介于上、下限之間時，保持加熱功率不變。當溫度達到電接點溫度表上的溫度極限時，電熱管將自動切斷運行，并聲光報警，故障消除后，系統重新投入運行；
5、 超壓保護：當鍋爐壓力超過電接點壓力表上設定的壓力極限時，電熱管將自動切斷運行，并有聲光報警，壓力恢復正常后，系統自動投入運行；
6、 系統還具有過流、短路、缺相、漏電自動保護功能；
7、 手動操作：熱水鍋爐除自動控制外，另設有手動控制功能和緊急停機開關（自動/手動均有效）；
8、 系統聯動功能：電熱元件與水泵聯動，聯動方式為水泵先開后停。
CLDR系列鍋爐有常壓熱水鍋爐、真空熱水鍋爐、承壓熱水鍋爐及電熱蒸汽鍋爐等多種規格，能滿足各種不同用戶的需要。
鍋爐沒有熱水



CLDR（CWDR）系列電熱鍋爐是機電一體化設備，采用進口PLC可編程控制器，系統的全自動運行通過編程來實現。主要有以下功能：
1、 梯式加載：系統自動運行，分時啟動每級電熱管（時間間隔可以任意設定），從而避免了對電網的沖擊；
2、 電熱元件循環投切：電熱元件可循環投切，即先投先切，后投后切，使各接觸器及電加熱元件使用時間及動作頻率相同，從而提高各電器元件使用壽命；
3、 缺水保護：當鍋爐本體中水位不夠時，系統將報警，并停止運行，補水后自動投入運行；
4、 溫度設定、自動調溫、超溫保護：可在電控柜上設定溫度上、下限（100℃以內的熱水）；當系統溫度低于下限設定值時，每隔一定時間（可以任意修改）自動增加一組電熱管投入運行。當溫度高于溫度上限設定值時，每隔一定時間自動減少一組電熱管加熱，當溫度介于上、下限之間時，保持加熱功率不變。當溫度達到電接點溫度表上的溫度極限時，電熱管將自動切斷運行，并聲光報警，故障消除后，系統重新投入運行；
5、 超壓保護：當鍋爐壓力超過電接點壓力表上設定的壓力極限時，電熱管將自動切斷運行，并有聲光報警，壓力恢復正常后，系統自動投入運行；
6、 系統還具有過流、短路、缺相、漏電自動保護功能；
7、 手動操作：熱水鍋爐除自動控制外，另設有手動控制功能和緊急停機開關（自動/手動均有效）；
8、 系統聯動功能：電熱元件與水泵聯動，聯動方式為水泵先開后停。
CLDR系列鍋爐有常壓熱水鍋爐、真空熱水鍋爐、承壓熱水鍋爐及電熱蒸汽鍋爐等多種規格，能滿足各種不同用戶的需要。
燃燒器的安裝
本系列蒸汽鍋爐出廠時，小容量鍋爐一般燃燒器已經安裝到了鍋爐主機上，中大容量的鍋爐，燃燒器與鍋爐主機分開發運。安裝時，先將燃燒器從包裝箱中取出，視燃燒頭與火嘴磚之間的間隙大小，在燃燒器頭部火焰筒上密實纏繞數層石棉繩，對準前煙箱面板上所留出的孔洞水平塞緊裝入，后用螺栓將燃燒器法蘭與前煙箱燃燒器連接法蘭連接牢固。在裝配時，燃燒器法蘭與前煙箱燃燒器連接法蘭之間必須加石棉密封襯墊。
其它安裝相關要求參照廠家的《燃燒器說明書》。
敬告：燃燒器須保持水平，燃燒頭與火嘴磚之間的剩余間隙，須用硅酸鋁耐火纖維氈填實。操作時，打開鍋爐后煙箱檢查孔蓋，從后部進入爐膽內進行施工，施工完畢，人員退出，后擋火墻、檢查孔蓋原樣恢復，密封上緊。



鍋爐沒有熱水

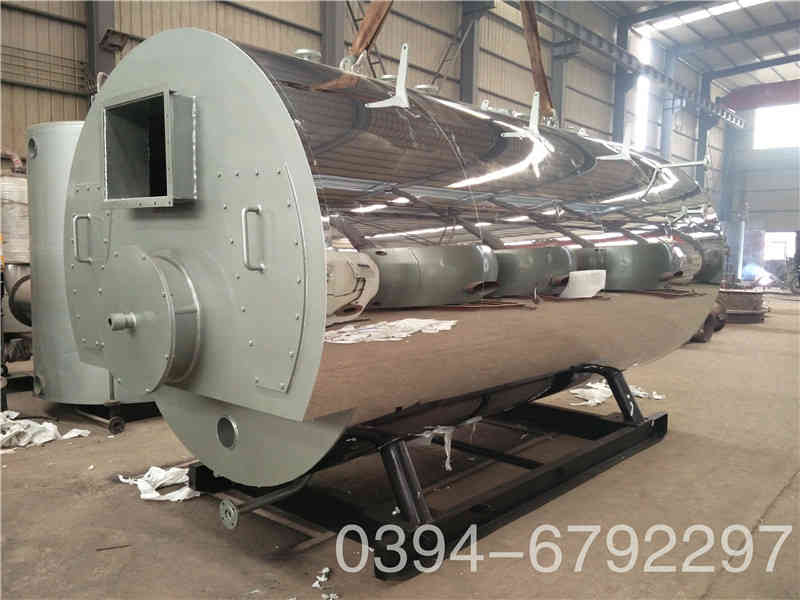

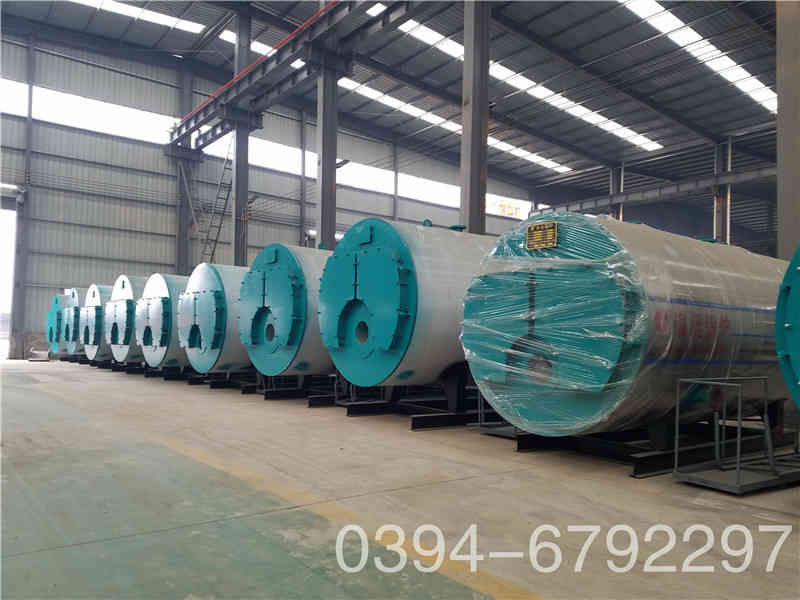

WNS系列蒸汽鍋爐是鍋殼式、波形爐膽、螺紋煙管型節能鍋爐，采用三回程濕背式結構，燃料在爐膽內燃燒產生高溫?zé)煔?，?jīng)回燃室→對流管束→前煙箱→第二對流管束→后煙箱→常壓冷凝器→煙囪排入大氣。爐膽在設計中采用波形爐膽，能較好的與火焰形狀相適應，保證了燃燒充分，波形爐膽降低了爐膽剛性，減小了變形應力，可保證制造質量。同時在回燃室安裝了檢查孔或彈簧式防爆檢查門，本體上設置的人孔有利于鍋爐的安全運行及維修。鍋爐安全控制嚴格按照NB/T47034-2013《工業鍋爐技術條件》和有關規程規定執行。
汽水系統：水處理設備→軟化水→儲水箱→水泵→冷凝器→儲水箱→給水泵→鍋爐→汽水分離器→主蒸汽閥→分汽缸→用熱主體。
鍋爐水處理全自動化可以不用專職水處理工。
全自動鍋爐都可以不設跟班鍋爐運行操作人員。
依據：《鍋爐安全技術監察規程》TS 0001-2012
8.1.3 安全管理人員和操作人員
鍋爐安全管理人員、鍋爐運行操作人員和鍋爐水處理作業人員應當按照質檢總局頒發的《特種設備作業人員監督管理辦法》的規定持證上崗，按章作業。
B級及以下全自動鍋爐可以不設跟班鍋爐運行操作人員，但是應當建立定期巡回檢查制度。



燃燒器的安裝
本系列蒸汽鍋爐出廠時，小容量鍋爐一般燃燒器已經安裝到了鍋爐主機上，中大容量的鍋爐，燃燒器與鍋爐主機分開發運。安裝時，先將燃燒器從包裝箱中取出，視燃燒頭與火嘴磚之間的間隙大小，在燃燒器頭部火焰筒上密實纏繞數層石棉繩，對準前煙箱面板上所留出的孔洞水平塞緊裝入，后用螺栓將燃燒器法蘭與前煙箱燃燒器連接法蘭連接牢固。在裝配時，燃燒器法蘭與前煙箱燃燒器連接法蘭之間必須加石棉密封襯墊。
其它安裝相關要求參照廠家的《燃燒器說明書》。
敬告：燃燒器須保持水平，燃燒頭與火嘴磚之間的剩余間隙，須用硅酸鋁耐火纖維氈填實。操作時，打開鍋爐后煙箱檢查孔蓋，從后部進入爐膽內進行施工，施工完畢，人員退出，后擋火墻、檢查孔蓋原樣恢復，密封上緊。
l）額定蒸發量大于0.5t/h的鍋爐，至少裝設兩個安全閥：額定蒸發量小于或等于0.5t/h的鍋爐，至少裝一個安全閥。可分式省煤器出口處、蒸汽過熱器出口處都必須裝設安全閥。（2）安全閥應垂直安裝在鍋筒、集箱的高位置。在安全閥和鍋筒或集箱之間，不得裝有取用蒸汽的出口管和閥門。（3）杠桿式安全閥要有防止重錘自行移動的裝置和限制杠桿越軌的導架，彈簧式安全閥要有提升手把和防止隨便擰動調整螺釘?shù)难b置。（4）對于額定蒸汽壓力小于或等于3.82MPa的鍋爐，安全閥喉徑不應小于25mm：對于額定蒸汽壓力大于3.82MPa的鍋爐，安全閥喉徑不應小于20mm。（5）安全閥與鍋爐的連接管，其截面積應不小于安全閥的進口截面積。如果幾個安全閥共同裝設在一根與鍋筒直接相連的短管上，短管的通路截面積應不小于所有安全閥排汽面積的1.25倍。（6）安全閥一般應裝設排汽管，排汽管應直通安全地點，并有足夠的截面積，保證排汽暢通。安全閥排汽管底部應裝有接到安全地點的疏水管，在排汽管和疏水管上都不允許裝設閥門。
