汽水系統：自來水通過水處理設備，硬度由6mol/L降至0.03mol/L,送至儲水箱，然后通過給水系統送到冷凝器加熱，溫度達45℃，進入儲水箱，通過給水泵進入爐內，經過加熱飽和蒸汽溫度達到193℃，由主汽閥進入分氣缸，然后至用戶。
燃燒系統：燃?xì)庀到y(tǒng)直接通過燃?xì)夤艿浪椭寥紵龣C(jī)進行燃燒；燃油系統先儲存在儲油罐中，然后通過泵送至日用油箱，再送至燃燒器進行燃燒。
煙風系統：燃料在燃燒室內經過燃燒生成高溫?zé)煔猓?jīng)燃燒室到達回燃室，充分燃燒后經過對流管束到前煙箱，在前煙箱回轉通過第二對流管束達到后煙箱，形成三回程。然后經過冷凝器換熱以后經由煙囪排向大氣。

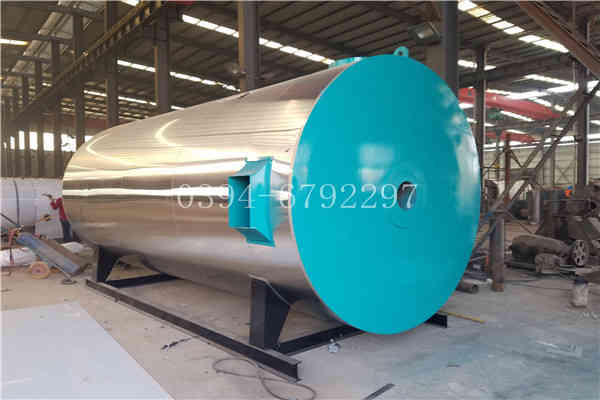

燃?xì)鉄崴仩t原理



鍋爐系統設計概況
鍋爐及其系統的設計符合有關節能法律、法規、安全技術規范及其相應標準的要求。鍋爐爐膛結構設計合理，與設計燃料品種相適應，保證安全、穩定、高效燃燒。受熱面布置合理，選取合理經濟的煙氣流速，減小煙氣側的阻力。合理設置檢修們（孔），便于受熱面清灰、清垢、保養和維修。當對流受熱面易集灰時，應當設置清灰裝置。鍋爐門（孔）、應當采用密封結構，保證鍋爐漏風系統在設計要求之內。
鍋爐房系統設計時應當在保證安全性能的前提下，充分提高能源利用效率，減少水、電、自用熱以及其它消耗，促進熱能回收和梯級利用。鍋爐房設備布置時應當盡量減少管道、煙風道的長度及其彎頭數量，從而減少流動阻力。一次風道宜采用圓形結構，并考慮其膨脹及其吊掛支撐。
a) 鍋爐本體安裝：
1. 安裝前應根據供貨清單進行檢查驗收，合格后方可進行安裝。安裝單位在安裝前準備好必要的設備及工具，有關人員應熟悉有關規范標準及其他技術資料，應有技術人員負責現場技術工作，必要時應制定安裝工藝等技術文件。
2. 鍋爐本體基礎應高出地面100~150mm，四周應設排水溝，基礎不平度≤5‰，鍋爐基礎驗收合格后方能進行本體安裝；
3. 鍋爐和系統的信號管、排水管出口應置于排水溝可見處，排水溝用鑄鐵柵欄覆蓋；
4. 鍋爐就位后，一般無需地腳螺栓固定，如若固定必須考慮鍋爐自由膨脹；
5. 鍋爐外部管道安裝時，嚴禁將管道或其他設備的熱膨脹應力作用于鍋爐本體上；
6. 鍋爐本體就近埋設鋼板接引地線，接地電阻小于4Ω。



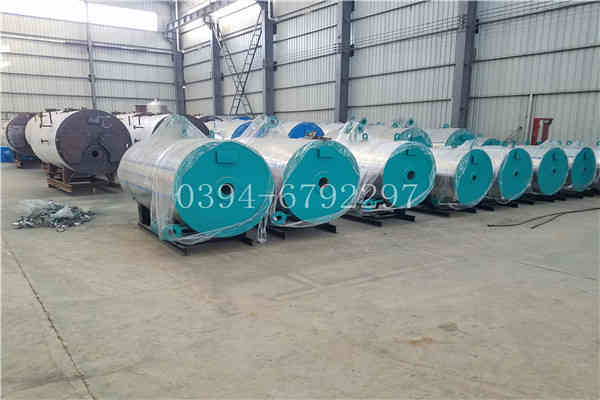

燃?xì)鉄崴仩t原理

鍋爐安裝之前，為了能迅速運行起來，必須做好下列準備工作：    1

、技術準備：組織有關人員熟悉全套鍋爐圖紙、技術資料。依據現行有關規程、規范、技術標準，編制施工方案、各項計劃、工藝規程及技術措施等。3

安裝地點應符合TS 0001-2012《鍋爐安全技術監察規程》、50041-2008《鍋爐房設計規范》及《鍋爐節能技術監督管理規程》關于鍋爐房布置的要求。

、地基準備：地基圖僅供用戶及土建部門參考，基礎施工具體情況按當?shù)赝临|(zhì)而定，參考本地基圖或土建設計部門的鍋爐房圖紙進行施工，澆灌主機及各種輔機承重部分的混凝土，預留各種部分地腳螺栓孔。該鍋爐為整裝出廠。燃燒機、自動控制臺、循環泵、閥門、儀表、煙風道接管等，按圖紙配套出廠或按合同規定出廠。按出廠技術文件清單提供隨機技術文件兩份。四.控制系統說明：我廠研制的全自動燃油(氣)熱水機組，采用國際上較先進自動化程度較高的“全自動燃燒器”作為主要燃燒設備，該燃燒器的燃燒程序由較先進的燃燒程序控制器控制，能實現燃油鍋爐正常燃燒所必需的各種功能，能在正常狀態、事故狀態以及在非常情況下，自動實施保護性停爐，配以相應的溫度控制器，實現高低溫度指示指示、調節，保證壓力在正常范圍內波動。<span style="" mso-spacerun:"yes";font-family:宋體;font-size:14.0000pt;"="">



1. 管道系統的安裝必須符合有關規程、標準的要求。應嚴格按設計要求進行；
2. 鍋爐外部接管及閥門等附件重量不得由鍋爐本體承受，外部接管與鍋爐連接處應使用柔性接頭，嚴禁將管道的熱膨脹應力作用于鍋爐本體上；
3. 常壓熱水鍋爐必須有通大氣口或起通大氣作用的管道，其尺寸不小于鍋爐本體通大氣口尺寸，并接至室外，應考慮防雨、雜物及防雷擊措施。承壓型熱水鍋爐及蒸汽鍋爐安全閥的泄壓管應接至室外，疏水管應單獨引至排水溝，不得在疏水管道上裝設閥門。
4. 鍋爐排水（污）管應接至排水溝。
5. 熱水系統管道應有入口過濾裝置、安全裝置和排污及排氣閥、溫度計等；
6. 熱水及蒸汽管道應保溫，冷水管道應防凍；
7. 管道安裝完后應進行耐壓試驗，試驗壓力及試驗方法、合格標準見“蒸汽鍋爐安全技術監察規程”、“熱水鍋爐安全技術監察規程”。
