WNS系列蒸汽鍋爐是鍋殼式、波形爐膽、螺紋煙管型節能鍋爐，采用三回程濕背式結構，燃料在爐膽內燃燒產生高溫?zé)煔?，?jīng)回燃室→對流管束→前煙箱→第二對流管束→后煙箱→常壓冷凝器→煙囪排入大氣。爐膽在設計中采用波形爐膽，能較好的與火焰形狀相適應，保證了燃燒充分，波形爐膽降低了爐膽剛性，減小了變形應力，可保證制造質量。同時在回燃室安裝了檢查孔或彈簧式防爆檢查門，本體上設置的人孔有利于鍋爐的安全運行及維修。鍋爐安全控制嚴格按照NB/T47034-2013《工業鍋爐技術條件》和有關規程規定執行。
汽水系統：水處理設備→軟化水→儲水箱→水泵→冷凝器→儲水箱→給水泵→鍋爐→汽水分離器→主蒸汽閥→分汽缸→用熱主體。
控制系統：
本系列鍋爐配備有A48Y全啟式彈簧閥安全閥。
燃燒器采用自動燃燒器，外形美觀，自動化程度高，從預吹掃、點火、火力自動轉換到自動停爐及熄火保護，均可實現全自動控制。
給水泵采用CR型，實現鍋爐自動給水。
同時，本系列鍋爐鍋爐具有以下安全保護措施及應注意事項：
1、鍋爐具有下列功能的連鎖裝置：
全部送風機斷電時，自動切斷全部燃料供應；
燃?xì)鈮毫Φ陀谝?guī)定值時，自動切斷燃?xì)獾墓?yīng)；
2、燃燒器裝設可靠的點火程序控制、自動吹掃、火焰檢測和熄火報警及熄火保護裝置，燃?xì)鈮毫Τ藜扒穳簣?bào)警和保護調節裝置、燃?xì)庑孤z測報警裝置和故障停運報警等安全保護裝置，以確保燃燒器的安全運行。
3、本系列鍋爐具有高、低水位報警和低水位聯鎖保護、蒸汽超壓報警和聯鎖保護功能,鍋爐運行時保護裝置和連鎖裝置不得任意退出使用，連鎖保護裝置的電源應可靠。
4、鍋爐任何時候啟動前必須開啟鼓風機和燃燒器預吹掃，吹掃嚴格按TS 0001-2012《鍋爐安全技術監察規程》要求進行，以防發生事故。
5、停爐時必須切斷燃料供應。
蒸汽發生器常見故障



4.3.2鍋爐房集中儀表控制室，應符合下列要求：
1 應與鍋爐間運行層同層布置；
2 宜布置在便于司爐人員觀察和操作的爐前適中地段；
3 室內光線應柔和；
4 朝鍋爐操作面方向應采用隔聲玻璃大觀察窗；
5 控制室應采用隔聲門；
6 布置在熱力除氧器和給水箱下面及水泵間上面時，應采取有效的防振和防水措施。
4.3.3容量大的水處理系統、熱交換系統、運煤系統和油泵房，宜分別設置各系統的就地機柜室。
4.3.4鍋爐房宜設置修理間、儀表校驗間、化驗室等生產輔助間，并宜設置值班室、更衣室、浴室、廁所等生活間。當就近有生活間可利用時，可不設置。二、三班制的鍋爐房可設置休息室或與值班更衣室合并設置。鍋爐房按車間、工段設置時，可設置辦公室。
4.3.5化驗室應布置在采光較好、噪聲和振動影響較小處，并使取樣方便。
4.3.6鍋爐房運煤系統的布置宜使煤自固定端運入鍋爐爐前。
4.3.7鍋爐房出入口的設置，必須符合下列規定：
l 出入口不應少于2個。但對鍋爐房，當爐前走道總長度小于12m，且總建筑面積小于200m。時，其出入口可設1個：
2非鍋爐房，其人員出入口必須有1個直通室外；
3鍋爐房為多層布置時，其各層的人員出入口不應少于2個。樓層上的人員出入口，應有直接通向地面的安全樓梯。
4.3.8鍋爐房通向室外的門應向室外開啟，鍋爐房?jī)?nèi)的工作間或生活間直通鍋爐間的門應向鍋爐間內開啟。
4.4工藝布置
4.4.1 鍋爐房工藝布置應確保設備安裝、操作運行、維護檢修的安全和方便，并應使各種管線流程短、結構簡單，使鍋爐房面積和空間使用合理、緊湊。
4.4.2 建筑氣候年日平均氣溫大于等于25℃的日數在80d以上、雨水相對較少的地區，鍋爐可采用露天或半露天布置。當鍋爐采用露天或半露天布置時，除應符合本規范第4.4.1條的規定外，尚應符合下列要求：
1 應選擇適合露天布置的鍋爐本體及其附屬設備；
2 管道、閥門、儀表附件等應有防雨、防風、防凍、防腐和減少熱損失的措施；
3 應將鍋爐水位、鍋爐壓力等測量控制儀表，集中設置在控制室內。
4.4.3風機、水箱、除氧裝置、加熱裝置、除塵裝置、蓄熱器、水處理裝置等輔助設備和測量?jī)x表露天布置時，應有防雨、防風、防凍、防腐和防噪聲等措施。
居民區內鍋爐房的風機不應露天布置。
4.4.4鍋爐之間的操作平臺宜連通。鍋爐房?jī)?nèi)所有高位布置的輔助設施及監測、控制裝置和管道閥門等需操作和維修的場所，應設置方便操作的安全平臺和扶梯。閥門可設置傳動裝置引至樓(地)面進行操作。
4.4.5鍋爐操作地點和通道的凈空高度不應小于2m，并應符合起吊設備操作高度的要求。在鍋筒、省煤器及其他發熱部位的上方，當不需操作和通行時，其凈空高度可為0.7m。
4.4.6鍋爐與建筑物的凈距，不應小于表4.4.6的規定，并應符合下列規定：
1當需在爐前更換鍋管時，爐前凈距應能滿足操作要求。大于6t/h的蒸汽鍋爐或大于4.2Mw的熱水鍋爐，當爐前設置儀表控制室時，鍋爐前端到儀表控制室的凈距可減為3m；
2當鍋爐需吹灰、撥火、除渣、安裝或檢修螺旋除渣機時，通道凈距應能滿足操作的要求；裝有快裝鍋爐的鍋爐房，應有更新整裝鍋爐時能順利通過的通道；鍋爐后部通道的距離應根據后煙箱能否旋轉開啟確定。



蒸汽發生器常見故障

鍋爐安裝之前，為了能迅速運行起來，必須做好下列準備工作：    1

、技術準備：組織有關人員熟悉全套鍋爐圖紙、技術資料。依據現行有關規程、規范、技術標準，編制施工方案、各項計劃、工藝規程及技術措施等。3

安裝地點應符合TS 0001-2012《鍋爐安全技術監察規程》、50041-2008《鍋爐房設計規范》及《鍋爐節能技術監督管理規程》關于鍋爐房布置的要求。

、地基準備：地基圖僅供用戶及土建部門參考，基礎施工具體情況按當?shù)赝临|(zhì)而定，參考本地基圖或土建設計部門的鍋爐房圖紙進行施工，澆灌主機及各種輔機承重部分的混凝土，預留各種部分地腳螺栓孔。<span style="" mso-spacerun:"yes";font-family:宋體;line-heiht:150%;"="">

a) 日常檢查與維護：
電熱鍋爐采取全自動控制運行方式，無需專人值守（手動時則需專人值守），但應派一名熟練操作員定期對系統進行檢查，以維持系統的正常、合理運行，檢查應注意以下幾方面：
1、檢查電控柜各元器件導線接點是否可靠，有無松動和異常發熱現象，及時分析原因并采取得適當措施；
2、檢查各閥門、管路、電熱管組密封處是否有滲漏水現象，并及時采取措施排除；
3、檢查電機、水泵、交流接觸器聲音是否正常，及時分析原因和排除故障；
4、檢查進、出水溫度及壓力是否正常，工作電流、電壓是否正常，超溫、超壓、缺水保護等是否處于正常有效工作狀態；
1、檢查接地線是否良好、牢靠，以保證設備人身安全；
2、人員對每次巡檢做好相關記錄。



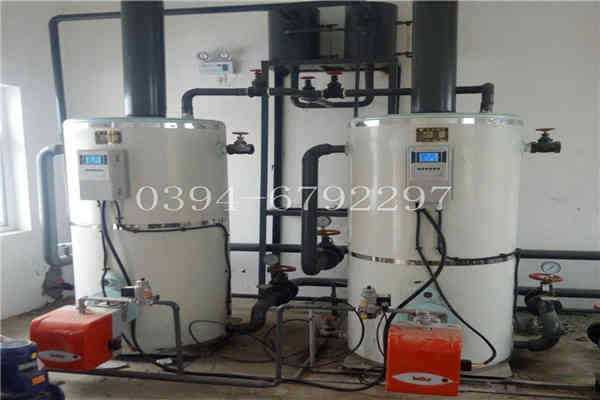

燃燒器的安裝
本系列蒸汽鍋爐出廠時，小容量鍋爐一般燃燒器已經安裝到了鍋爐主機上，中大容量的鍋爐，燃燒器與鍋爐主機分開發運。安裝時，先將燃燒器從包裝箱中取出，視燃燒頭與火嘴磚之間的間隙大小，在燃燒器頭部火焰筒上密實纏繞數層石棉繩，對準前煙箱面板上所留出的孔洞水平塞緊裝入，后用螺栓將燃燒器法蘭與前煙箱燃燒器連接法蘭連接牢固。在裝配時，燃燒器法蘭與前煙箱燃燒器連接法蘭之間必須加石棉密封襯墊。
其它安裝相關要求參照廠家的《燃燒器說明書》。
敬告：燃燒器須保持水平，燃燒頭與火嘴磚之間的剩余間隙，須用硅酸鋁耐火纖維氈填實。操作時，打開鍋爐后煙箱檢查孔蓋，從后部進入爐膽內進行施工，施工完畢，人員退出，后擋火墻、檢查孔蓋原樣恢復，密封上緊。
鍋爐的噸位就是指每個小時產生的蒸汽量，通常我們用噸來表示。
鍋爐噸位，在蒸汽鍋爐上是指額定蒸發量，就是在額定的壓力和溫度下保證一定的效率情況下大連續蒸發量（每小時產蒸汽的噸數）。
在熱水鍋爐上是指供熱量，既在額定參數下的大連續產熱量（每小時產生多少萬大卡）。
一般鍋爐標牌中開頭字母后的頭一個數字就表示鍋爐的額定蒸發量（供熱量）。
鍋爐：
鍋爐是利用燃料或其他能源的熱能把水加熱成為熱水或蒸汽的機械設備。
鍋爐包括鍋和爐兩大部分，鍋爐中產生的熱水或蒸汽可直接為工業生產和人民生活提供所需要的熱能，也可通過蒸汽動力裝置轉換為機械能，或再通過發電機將機械能轉換為電能。
提供熱水的鍋爐稱為熱水鍋爐，主要用于生活，工業生產中也有少量應用。
產生蒸汽的鍋爐稱為蒸汽鍋爐，常簡稱為鍋爐，多用于火電站、船舶、機車和工礦企業。
