燃?xì)馊紵^(guò)程中產生的NOx的主要有燃料型、熱力型和快速型。

01

熱力型NOx

由空氣中的N₂在高溫下氧化產生，反應溫度越高，NO_X的生成速度越快。影響因素如下：

a)火焰溫度，當溫度低于1300℃，產生的NO_X很少，溫度超過1500℃時，NO_X將會成倍增加。

b)氧氣濃度：氧氣濃度越高，NO_X產生量越大。

c)燃燒時間：在高溫區停留時間越長，NO_X生成量越多。

02

快速型NOx

燃燒過程中碳?xì)浠衔锔邷胤纸猱a(chǎn)生CH自由基和空氣中的N₂分子反應生成HCN和N，再進一步氧化，反應的時間只需要60ms?？焖傩?/span>NO_X的生產量占比非常少，通常不足5%。

03

燃料型NOx

指的是燃料中的含氮化合物在燃燒過程中產生的，含氮化合物中的氮通常以原子狀態存在，其結合鍵能量小，在燃燒過程中很容易分解出來氧化成NO_X，由于天然氣中基本不含有固定氮，所以燃料型NO_X基本可以忽略。

綜上，我們?cè)谶M(jìn)行低氮燃燒技術改進時，主要控制的是熱力型NO_X，根據其產生機理，控制的方向是降低火焰溫度，尤其是降低火焰峰值溫度，縮小火焰高溫區的范圍，縮短煙氣在高溫區停留時間，降低氧氣的濃度等。

按照控制NO_X排放的主要措施按控制的環節不同可以分為兩類：第一類是控制NO_X的產生，通過降低燃燒高溫區的溫度，縮小高溫區的分布范圍，具體的措施有：燃料/空氣分級燃燒技術，煙氣再循環技術（內循環、外循環），全預混表面燃燒技術，水冷燃燒技術，低過量空氣系數等方法。第二類是煙氣脫硝技術，就是說對煙氣中已經產生的NO_X進行處理，主要的相關技術有：貴金屬催化脫硝法，選擇性催化還原法（SCR），選擇性非催化還原法(SNCR)、堿液吸收法等。

在燃?xì)忮仩t行業目前應用較多、有效且簡單的控制氮氧化物的方式主要為燃燒控制法，即第一類。主要是通過優化爐內燃燒工況，合理優化燃料與空氣混合，控制火焰分布，降低爐膛內溫度來實現降低制氮氧化物。常見的有以下幾種方法：

• 空氣分級燃燒

將燃燒所需要的空氣分階段與燃料混合燃燒，降低燃燒強度和火焰溫度。二次供風出口速度很高，卷席周?chē)鸁煔?，使得煙氣在爐內再循環。分級配風一方面降低了中心火焰的溫度，另外一方面稀釋了火焰表面的氧濃度，從而抑制了NO_X的生成。

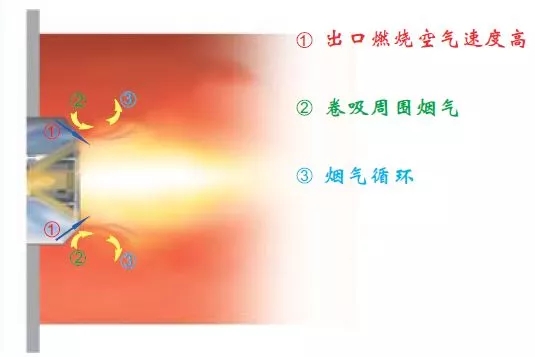

圖1 分級配風示意圖



• 燃料分級燃燒

燃料分級燃燒是指將燃?xì)鈴牟煌膮^(qū)域送入爐膛，使得燃料分階段、分區域進行燃燒。充分利用燃燒室的空間，將燃料分散布置，降低火焰集中度，降低高溫區的溫度。

• 分級燃燒

一般低氮燃燒器將空氣分級和燃料分級相結合，統稱分級燃燒技術。分級燃燒技術原理實質是通過貧氧和過氧相結合，使火焰分散，降低火焰溫度，促使?fàn)t內煙氣局部循環，形成還原氣氛，部分還原已經產生的NO為N₂，從而在總量上控制NO_x的排放濃度。

分級燃燒技術雖然可以一定程度降低氮氧化物的產生，但是很多燃燒器在實際使用中沒有完全實現助燃空氣和燃?xì)獾某浞只旌?，爐膛內存在局部高溫區，其溫度高于產生熱力型NOx的溫度，造成NOx濃度超標。另一方面，有可能出現燃料和空氣的混合流動不佳，造成一氧化碳超標，局部積碳等不完全燃燒的現象。為了降低反應溫度，需要盡可能使火焰分散，擴大火焰形狀，也就是說需要結合爐膛配合使用，而大多是情況是爐膛體積有限，為了避免火焰相對爐膛過大，通常會降低燃燒器的輸出功率，這樣可以降低NOx濃度及保證充分燃燒，但是缺點是鍋爐的功率下降了，而且有煙氣冷凝的風險。

據相關文獻及實際運行數據顯示，分級燃燒一般可將NOx排放濃度控制在60~80 mg/m3，可滿足國家標準，但是對于目前的很多地方標準，這種技術已經不能滿足。

實際工程應用中，分級燃燒會和煙氣再循環技術(FGR)結合起來應用，以滿足30mg/m³的排放要求。

• 煙氣再循環技術（FGR）

煙氣再循環技術指的是將燃燒后的部分煙氣（主要為水蒸氣、二氧化碳和氮?dú)猓┮龇祷刂寥紵?，與新鮮的空氣混合參與燃燒。再循環煙氣的溫度與爐膛內的火焰溫度比要低得多，能夠顯著降低爐膛內的溫度，減少爐膛容積熱強度。同時，由于引入的煙氣含氧量極低，在爐膛內可以有效降低爐膛內的氧氣濃度，有效抑制了NOx的形成。

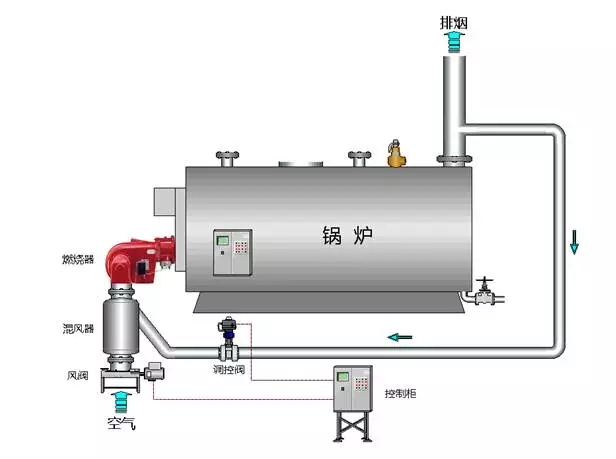

圖2  煙氣外循環低氮燃燒系統
